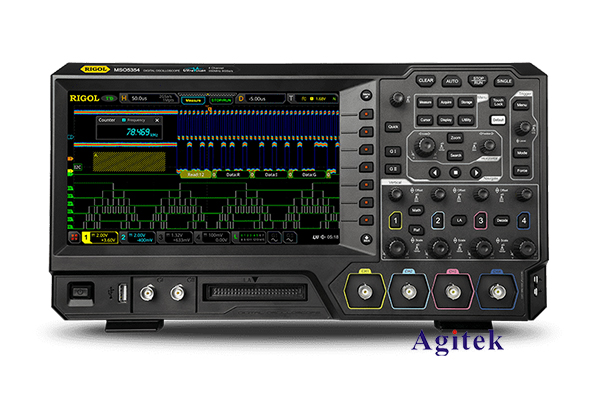

普源MSO5074示波器測波形重影問題解析及解決方案

在現代電子工程和科研的環境中，示波器是必不可少的測試儀器之一。普源MSO5074示波器以其多功能和高性價比而受到廣泛歡迎。然而，在使用過程中，一些用戶可能會遇到波形重影的問題，這不僅影響測試結果，也讓調試過程變得復雜。本文將深入探討普源MSO5074示波器波形重影的成因及解決方案，以幫助用戶更好地使用這一工具。

 一、波形重影原因分析

波形重影通常是指在示波器顯示屏上，信號的波形出現重復或重疊現象，這可能由多種因素造成：

1. 探頭問題：使用不合適的探頭設置或質量不佳的探頭可能導致信號失真。比如，探頭的衰減比率設置不當，會導致測得的信號幅度不準確，進而產生波形重影。

2. 帶寬限制：普源MSO5074示波器的帶寬為70MHz，不同類型的信號對帶寬有不同的要求。如果輸入信號的頻率超過示波器的帶寬范圍，可能會導致失真，從而出現重影現象。

3. 觸發設置不當：示波器的觸發設置直接影響到波形的穩定性。如果觸發位置不正確，可能會導致波形看起來像是重影。用戶需要根據需要的波形特征調整觸發電平和邊緣類型。

4. 信號干擾：外部環境的干擾，如電源噪聲或其他設備的輻射，也可能導致測量信號出現重影。

5. 時基設置不當：時基設置影響到波形在屏幕上的展現，若時基過快或過慢，都可能導致波形看起來有重影。

 二、解決波形重影的問題

針對上述可能的原因，用戶可以通過以下方式有效解決波形重影問題：

1. 檢查探頭：確保使用符合信號特性的探頭。對于高頻信號，選擇高帶寬的探頭，并確保探頭的衰減設置與示波器的輸入通道一致（如1X、10X）。

2. 調整觸發設置：認真檢查觸發設置，包括觸發邊緣（上升或下降沿）、觸發電平及阻發功能等。適當的觸發設置能夠穩定波形，減小重影現象。

3. 優化時基設置：根據信號頻率調整時基設置，避免時基過快或過慢。對于周期性信號，可以采用鎖相環（PLL）功能，以實現更好的同步。

4. 減少干擾：在進行測量時，盡量避免周圍干擾源的影響。例如，可以使用屏蔽線纜和地線連接，盡量減少電源和其它設備產生的噪聲。

5. 校準示波器：定期對示波器進行校準，確保其測量的準確性和可靠性。普源MSO5074示波器支持自我校準功能，用戶可以按照說明書進行操作。

普源MSO5074示波器因其操作簡便及多功能的特點成為了許多工程師和學術研究人員的首選。然而，波形重影問題須引起用戶的重視。通過對探頭、觸發、時基與環境干擾等因素的分析和調整，用戶可以有效解決這一問題，確保測量結果的準確性與可靠性。

通過本文的探討和建議，希望能夠幫助普源MSO5074示波器的用戶更好地理解和應對波形重影問題，提高測試效率。在電子測量和設計工作中，掌握示波器的使用技巧，將為用戶的工程實踐帶來更大的便利。
