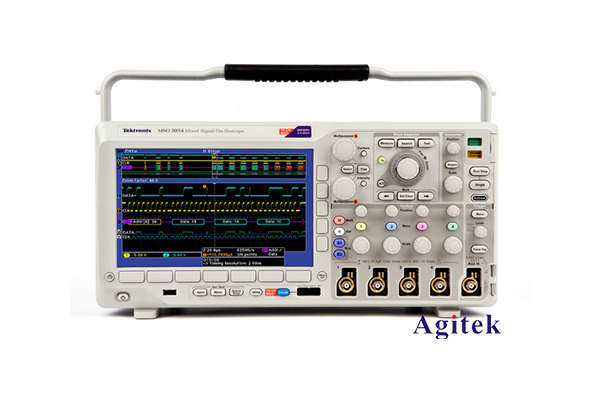

泰克DPO3034數字熒光示波器如何調出電壓數值？

在電子測試與測量領域，泰克DPO3034數字熒光示波器憑借其高性能和易操作性被廣泛應用。對于工程師和電子技術人員來說，正確調出電壓數值是進行信號分析的關鍵步驟。本文將詳細介紹如何使用泰克DPO3034示波器調出電壓數值，幫助您更好地進行測量。

 1. 準備工作

在使用DPO3034示波器之前，確保您已經完成以下準備工作：

- 設備連接：將待測信號源通過探頭連接到示波器的輸入通道。確保探頭的接地夾夾在設備的地線上。

- 電源開啟：打開示波器電源，待設備完成自檢。

 2. 選擇通道

示波器DPO3034提供多個輸入通道供您選擇：

- 使用示波器面板上的“CH1”、“CH2”按鈕選擇您要測量的通道。

- 確認所選通道的探頭連接正確。

 3. 設置垂直刻度

要精確讀取電壓數值，您需要設置垂直刻度：

- 按下所選通道的“Volt/Div”（電壓/分格）按鈕。

- 使用旋鈕調節每個分格代表的電壓值（如500mV/Div、1V/Div等）。確保選擇一個適合待測信號幅度的刻度，以便于清晰觀察波形。

 4. 設置觸發條件

為了穩定地顯示波形，您需要設置合適的觸發條件：

- 按下“Trigger”（觸發）按鈕，選擇觸發模式（如邊沿觸發）。

- 選擇觸發通道（一般選擇與信號源相同的通道）。

- 調整“Level”（電平）滑塊，以設置觸發電壓水平，確保波形能夠穩定顯示。

 5. 水平刻度設置

確保示波器的時間刻度設置正確，以便觀察波形變化：

- 按下“Sec/Div”（秒/分格）按鈕，調節每個分格的時間值。在信號頻率較高時，可能需要縮短時間尺度以便詳細觀察波形。

 6. 讀取電壓數值

調試完成后，您可以通過以下方式讀取電壓數值：

- 波形峰值：在示波器屏幕上，通過上下光標（Vertical Cursor）來精確定位波形的峰值，屏幕右側通常會顯示所選位置的電壓數值。

- 自動測量：DPO3034提供自動測量功能。按下“Measure”按鈕，選擇“Voltage”相關的測量選項（如峰峰值、直流電壓等），示波器將自動計算并顯示相應的電壓數值。

 7. 保存與導出數據

如果需要采集的數據進一步處理，您可以將測量結果保存或導出：

- 使用USB接口連接至電腦，將示波器的數據導出。

- 選擇適當的文件格式（如CSV、JPEG等），將當前屏幕內容或測量數據保存。

 8. 常見問題解決

在使用DPO3034示波器的過程中，您可能會遇到以下問題：

- 波形不穩定：檢查觸發設置確保其合適，必要時增大觸發電平。

- 電壓數值讀數不準確：檢查探頭的衰減設置，確保其與示波器設置一致（如探頭設定為10X時，示波器也應選擇10X）。

通過以上步驟，您可以輕松使用泰克DPO3034數字熒光示波器調出電壓數值。掌握示波器的操作，提高您的測量效率，是每位電子工程師必備的技能。希望本文對您有所幫助，讓您在電路分析和故障排除中游刃有余！如果您想了解更多示波器的高級功能或測量技巧，請隨時聯系西安安泰測試。
