泰克MDO4104-6混合域示波器如何調峰峰值？

在現代電子測試中，示波器是不可或缺的工具，尤其是在信號分析、調試和驗證階段。泰克MDO4104-6混合域示波器以其強大的功能和靈活的應用受到廣泛歡迎。本文將詳細介紹如何使用泰克MDO4104-6混合域示波器調節峰峰值（Peak-to-Peak Voltage），幫助您更好地理解和使用這款設備。

什么是峰峰值？

峰峰值是指信號波形的最大值與最小值之間的差值。它是衡量交流信號幅度的重要參數，廣泛應用于電子工程、音頻信號處理和通信系統等領域。在使用示波器進行測量時，準確獲取峰峰值可以幫助工程師評估信號的穩定性和性能。

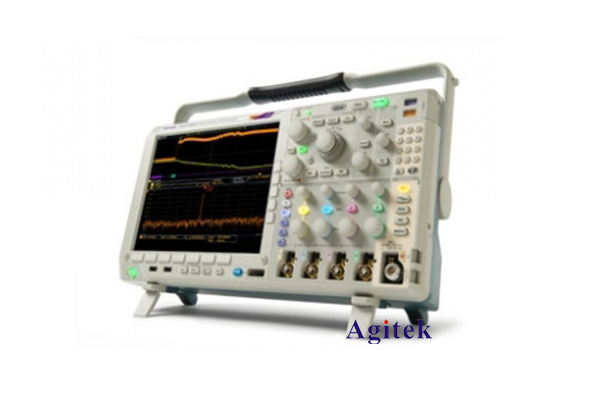

泰克MDO4104-6混合域示波器簡介

泰克MDO4104-6是一款高性能的混合域示波器，具備四個模擬通道和16個數字通道，支持多種信號類型的混合分析。它不僅可以顯示傳統的模擬信號，還可以處理數字信號和頻譜分析，適用于復雜的測試需求。其直觀的用戶界面和強大的數據處理能力，使得信號測量變得更加簡單和高效。

調節峰峰值的步驟

調節峰峰值的過程相對簡單，以下是使用泰克MDO4104-6混合域示波器調節峰峰值的具體步驟：

步驟一：連接信號源

首先，將待測信號源連接到示波器的任一通道上。確保連接穩定，以避免信號干擾。在連接時，可以使用適當的探頭，以保證測量的準確性。

步驟二：選擇通道

打開泰克MDO4104-6示波器后，選擇您所連接的通道?？梢酝ㄟ^示波器的觸摸屏幕或旋轉控制器選擇對應的通道（如CH1、CH2等）。

步驟三：設置觸發

為了獲得清晰的波形，需要設置適當的觸發條件。選擇“觸發”菜單，調整觸發源、觸發模式和觸發電平。確保觸發條件能夠穩定捕捉到信號波形，這樣峰峰值的測量才會準確。

步驟四：調整垂直和水平尺度

通過調節垂直（Voltage/Div）和水平（Time/Div）尺度，能夠更好地觀察波形。將垂直尺度調整到適合波形幅度的值，以便清晰顯示信號的完整波形。

步驟五：測量峰峰值

在波形穩定顯示后，選擇“測量”菜單。泰克MDO4104-6提供了多種測量選項，包括峰峰值、頻率、周期等。選擇“峰峰值”測量選項，示波器將自動計算并顯示出當前波形的峰峰值。

步驟六：記錄和分析數據

在獲得峰峰值后，可以選擇將數據記錄下來，或利用示波器的分析功能進行進一步的信號分析。泰克MDO4104-6支持多種數據導出格式，可以方便地與其他設備或軟件進行數據交互。

注意事項

探頭補償：在測量之前，確保探頭已正確補償，以避免測量誤差。

信號帶寬：確保示波器的帶寬足夠滿足所測信號的頻率要求，以獲得準確的峰峰值。

環境干擾：避免在高噪聲環境中進行測量，確保信號的穩定性和準確性。

泰克MDO4104-6混合域示波器是一款功能強大的測試工具，掌握如何調節峰峰值對于電子工程師來說至關重要。通過上述步驟，您可以輕松獲取信號的峰峰值，為后續的分析和調試提供可靠的數據支持。希望本文能夠幫助您更好地理解和使用泰克MDO4104-6示波器，提升您的測試效率和準確性。
