普源MSO5072數字示波器如何測電流？

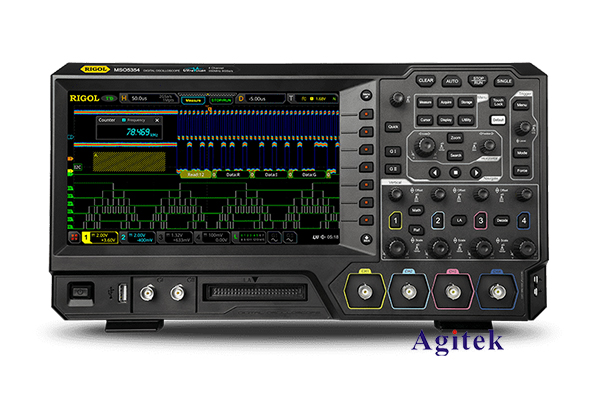

在現代電子測試中，數字示波器是不可或缺的工具之一。普源MSO5072數字示波器以其高性能和多功能性而受到廣泛歡迎。本文將詳細介紹如何使用普源MSO5072數字示波器測量電流，幫助您更好地理解和應用這一設備。

 1. 了解電流測量的基本原理

在測量電流之前，首先需要了解電流的基本概念。電流是電荷在導體中流動的速率，通常以安培（A）為單位。測量電流的方法主要有兩種：串聯測量和并聯測量。串聯測量適用于直流電流，而并聯測量則適用于交流電流。

 2. 準備工作

在使用普源MSO5072數字示波器進行電流測量之前，您需要準備以下設備：

- 普源MSO5072數字示波器

- 電流探頭（如：電流鉗或分流電阻）

- 被測電路

確保所有設備都處于良好的工作狀態，并且連接正確。

 3. 連接電流探頭

 3.1 使用電流鉗

如果您使用的是電流鉗，請按照以下步驟進行連接：

1. 將電流鉗夾住被測導線，確保夾緊。

2. 將電流鉗的輸出端連接到普源MSO5072的輸入通道。

 3.2 使用分流電阻

如果您使用的是分流電阻，請按照以下步驟進行連接：

1. 將分流電阻串聯連接到被測電路中。

2. 使用示波器的探頭連接到分流電阻的兩端。

 4. 設置示波器

在連接好電流探頭后，您需要對普源MSO5072進行設置：

1. 打開示波器，選擇相應的輸入通道。

2. 設置垂直靈敏度，以便能夠清晰地觀察到電流波形。

3. 調整時間基準，以便能夠捕捉到完整的波形。

 5. 測量電流

完成設置后，您可以開始測量電流：

1. 觀察示波器屏幕上的波形，確保波形穩定。

2. 使用示波器的測量功能，選擇“電流”測量模式。

3. 記錄下測得的電流值。

 6. 分析結果

測量完成后，您可以對結果進行分析：

- 如果測得的電流值在預期范圍內，說明電路工作正常。

- 如果電流值異常，可能需要檢查電路連接或元件狀態。

 7. 注意事項

在使用普源MSO5072數字示波器測量電流時，請注意以下事項：

- 確保電流探頭的額定值高于被測電流，以避免損壞探頭。

- 在測量高電流時，務必采取必要的安全措施，避免觸電風險。

- 定期校準示波器，以確保測量的準確性。

普源MSO5072數字示波器是一款強大的測量工具，通過正確的連接和設置，您可以輕松測量電流。掌握電流測量的基本原理和操作步驟，將有助于您在電子測試中更加得心應手。希望本文能為您提供有價值的參考，助您在電子測量領域取得更好的成果。

通過以上步驟，您可以充分利用普源MSO5072數字示波器進行電流測量，提升您的測試效率和準確性。
