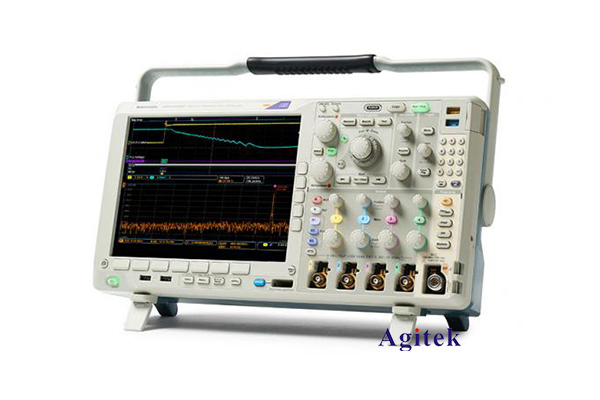

泰克MDO4034C混合域示波器耦合方式設置指南

 在現代電子測量中，泰克MDO4034C混合域示波器因其強大的功能和易用性而受到廣泛歡迎。為了充分利用這款示波器的潛力，理解其耦合方式的設置是至關重要的。本文將詳細介紹MDO4034C示波器的耦合方式設置，幫助您更好地進行測試與分析。

 什么是耦合方式？

耦合方式是示波器中用來處理輸入信號的功能。主要分為直流耦合（DC Coupling）、交流耦合（AC Coupling）和地耦合（Ground Coupling）三種方式。這些耦合方式將影響示波器如何顯示信號，進而影響測試結果的準確性。

 1. 直流耦合（DC Coupling）

直流耦合模式允許示波器接收完整的信號，包括直流分量和交流分量。這一模式適合測試包含直流信號的波形，比如穩壓電源輸出或電池電壓。當選擇直流耦合時，示波器可以完整捕捉到信號的變化，適合進行詳細的波形分析。

 2. 交流耦合（AC Coupling）

交流耦合模式僅允許交流信號通過，而去除信號的直流分量。這種模式適用于測試交流信號，比如音頻信號或交流電源的波形。通過消除直流成分，可以更清晰地觀察到交流信號的細節。適當使用交流耦合可以幫助技術人員排除直流干擾，獲得更為準確的交流信號。

 3. 地耦合（Ground Coupling）

地耦合模式將輸入信號引腳連接到地。這一設置通常用于調整示波器的零點或者校準波形顯示。通過選擇地耦合，用戶可以快速確認示波器的基準線是否準確。而且在進行測量之前，查看基線狀態也是一種良好的測試習慣。

 如何設置耦合方式？

在使用泰克MDO4034C示波器時，調整耦合方式非常簡單。以下是具體步驟：

1. 打開示波器：將示波器連接至電源，按下電源按鈕開啟。

2. 選擇通道：根據需要選擇要設置的通道。示波器通常有多個輸入通道，您可以根據測量需求選擇通道1、通道2等。

3. 耦合設置：在示波器面板上找到“耦合”選項。通過旋轉旋鈕或按下按鍵，選擇直流耦合（DC）、交流耦合（AC）或地耦合（Ground）。

4. 保存設置：確認所選耦合方式后，您可以按下“Save”按鈕來保存當前配置，便于日后快速調取。

5. 觀察波形：在各個耦合模式下，觀察顯示的波形變化，進行必要的調整。

 小貼士與注意事項

- 選擇合適的耦合方式：根據測試需求選擇合適的耦合方式。比如，測量直流和交流信號時，可以依次切換耦合方式比較輸出。

- 注意帶寬限制：不同的耦合方式可能會影響波形的清晰度，尤其是在高頻信號測量時。確保了解示波器的帶寬限制。

- 定期校準：為確保測量準確性，建議定期對示波器進行校準。可參考泰克提供的校準服務，確保設備始終處于最佳狀態。

- 參考手冊：不要忘記查閱MDO4034C的用戶手冊，其中包含更詳細的耦合設置和功能介紹。

泰克MDO4034C混合域示波器是一款功能強大的測量工具，合理的耦合方式設置能夠有效提升測量質量和準確性。通過掌握直流耦合、交流耦合和地耦合的使用場景和設置方法，您將在電子測試中游刃有余。希望本文能為您在使用MDO4034C時提供幫助，提升您的測試效率與準確性。
