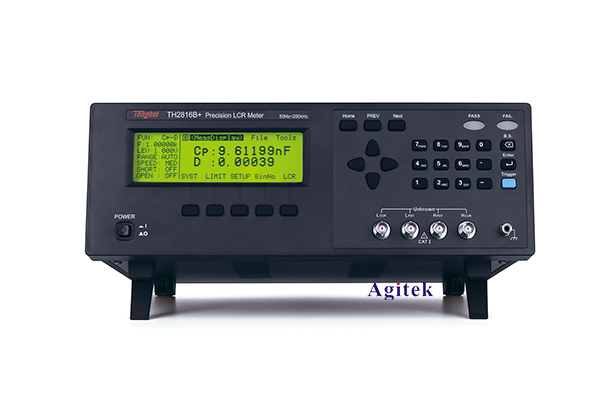

同惠TH2816B精密LCR數字電橋的自校驗指南

同惠TH2816B是一款專業級的LCR數字電橋，具有優秀的測量精度和穩定性。作為精密測量儀器，定期自校驗是確保測量結果準確性的關鍵步驟。在本文中，我們將詳細介紹TH2816B的自校驗流程，幫助用戶掌握正確的校驗方法，確保儀器長期保持最佳性能。

一、自校驗的重要性

LCR數字電橋作為精密測量儀器，其測量結果的準確性直接影響后續電路設計和分析的可靠性。由于元器件隨時間會發生老化變化，儀器內部參數也會隨環境條件的變化而產生漂移，因此定期自校驗顯得尤為重要。

及時的自校驗不僅能校正測量誤差，還能有效預防儀器性能的逐步惡化。通過自校驗可以及時發現問題所在，采取維護措施，從而延長儀器的使用壽命，確保測量數據的準確性和可靠性。

二、TH2816B自校驗步驟

TH2816B自校驗包括內部校準和外部校準兩個部分，具體步驟如下:

1. 內部校準

內部校準是利用儀器內置的參考元件自動進行校準，無需額外接線。具體操作如下:

(1) 進入校準菜單，選擇"內部校準"選項。

(2) 根據屏幕提示，儀器將自動進行電容、電感、電阻等參數的校準。

(3) 校準完成后，儀器會顯示校準結果，用戶可查看校準誤差是否在允許范圍內。

2. 外部校準

外部校準需要使用精密的標準元件進行手動校準，以消除外部測試線纜和夾具引入的誤差。具體步驟如下:

(1) 準備好標準電感、電容和電阻元件，確保其參數穩定可靠。

(2) 將標準元件接入儀器測試端子，選擇相應的測量模式。

(3) 進入校準菜單，選擇"外部校準"選項。

(4) 按照屏幕提示，依次對電感、電容和電阻進行校準。

(5) 校準完成后，儀器會顯示校準誤差，用戶可對比參考值確認校準結果。

三、自校驗注意事項

1. 內部校準可以快速完成，但無法消除外部測試線纜和夾具引入的誤差，因此建議定期進行外部校準。

2. 外部校準時，標準元件的參數誤差應小于待測元件的1%，以確保校準精度。

3. 校準前，應確保儀器已預熱30分鐘以上，以保證內部電路穩定。

4. 校準環境溫度應保持在20±5℃，濕度在45%~75%RH范圍內，減小環境因素帶來的誤差。

5. 校準后，應保存校準數據，以備后續比較分析。

同惠TH2816B精密LCR數字電橋作為一款專業測量儀器，定期自校驗是確保其測量準確性的關鍵。通過本文的詳細介紹，相信讀者能夠掌握TH2816B的自校驗流程，并注意相關注意事項，確保儀器長期保持最佳性能，為后續測量工作提供可靠的數據支持。
