泰克MSO2024B示波器時間ms設置指南

作為一款廣受好評的數字示波器，泰克MSO2024B為用戶提供了多種強大的功能和設置選項。其中，時間刻度設置是非常重要的一項，能夠幫助用戶更好地分析和觀察待測信號。本文將詳細介紹如何設置泰克MSO2024B示波器的時間刻度，以及相關的操作技巧，供廣大電子愛好者參考。

一、泰克MSO2024B示波器概述

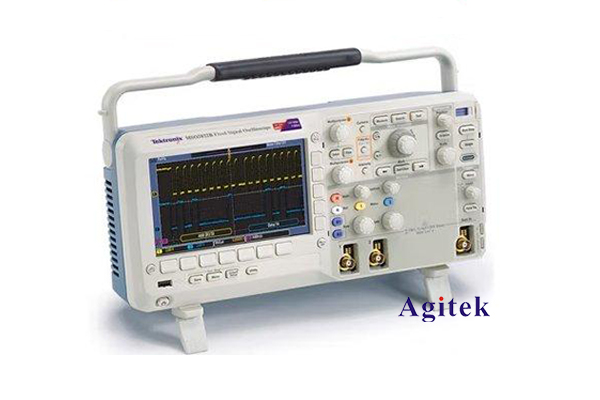

泰克MSO2024B是一款混合信號示波器，集模擬通道和數字通道于一身，最高可達200MHz的帶寬，支持4個模擬通道和16個數字通道。憑借出色的性能和強大的分析功能，MSO2024B廣泛應用于電子設計、嵌入式系統調試、功率電子等領域。

二、時間刻度的重要性

對于示波器用戶來說，合理設置時間刻度是非常重要的。合適的時間設置可以使波形顯示清晰、信號細節一目了然，有利于對信號進行準確分析和測量。而時間刻度設置不當，則可能會出現波形顯示不完整、細節模糊等問題，影響用戶對信號的觀察和診斷。因此，掌握好泰克MSO2024B示波器的時間刻度設置技巧是非常必要的。

三、泰克MSO2024B示波器時間ms設置步驟

1. 進入時間刻度設置菜單

在示波器的前面板上，找到"Horizontal"按鈕，按下進入水平設置菜單。在該菜單中，即可找到時間刻度的相關選項。

2. 選擇合適的時間刻度單位

泰克MSO2024B示波器支持多種時間刻度單位，包括秒、毫秒、微秒(μs)、納秒等。對于大多數信號測試場景，使用毫秒作為時間單位比較合適。

3. 調整時間刻度值

在選定時間單位后，可以通過旋轉示波器前面板上的"Time/Div"旋鈕，或者直接在觸摸屏上輸入數值，來調整時間刻度。通常情況下，將時間刻度設置在10ms/格左右，可以獲得較好的波形顯示效果。

4. 微調時間刻度

有時候，10ms/格的時間刻度可能還不夠細膩，無法完全觀察待測信號的細節。這時，可以適當縮小時間刻度，比如設置為5ms/格或2ms/格。同時，還可以利用示波器的"Zoom"功能，對波形進行局部放大觀察。

5. 保存時間設置

設置好理想的時間刻度后，用戶可以將該設置保存為用戶預置，方便下次快速調用。在泰克MSO2024B示波器的存儲菜單中，選擇"Save Setup"即可。

通過以上5個步驟，用戶就可以輕松地在泰克MSO2024B示波器上設置合適的時間ms刻度，助力更好地觀察和分析待測信號。

四、時間ms設置技巧

1. 根據信號特點選擇時間刻度

不同類型的信號，其周期和波形細節也各不相同。因此，在設置時間刻度時，需要結合實際信號的特點進行調整。比如對于高頻信號，可以選擇較小的時間刻度，如微秒(μs)量級;而對于低頻信號，則可以選擇毫秒量級的時間刻度。

2. 利用示波器的觸發功能

合理設置示波器的觸發條件，可以幫助我們捕獲感興趣的信號波形片段，從而更好地觀察信號細節。例如，可以根據信號的特征設置觸發電平和邊沿，以觸發采集特定的信號事件。

3. 善用波形存儲和調用

泰克MSO2024B示波器支持存儲和調用波形數據，用戶可以將感興趣的波形保存下來，并在需要時快速調用。這樣不僅可以避免重復調整時間刻度，還能方便對歷史波形數據進行比較分析。

4. 合理利用示波器的縮放功能

除了調整時間刻度，示波器還提供了波形縮放功能，能夠?qū)σ巡杉牟ㄐ芜M(jìn)行局部放大觀察。通過結合時間刻度設置和波形縮放，用戶可以更靈活地觀察信號的細節特征。

合理設置時間ms刻度是示波器使用的關鍵技能之一。本文詳細介紹了泰克MSO2024B示波器的時間刻度設置方法及相關技巧，相信對廣大電子愛好者和工程師都有一定的參考價值。掌握好這些技能，相信用戶一定能夠充分發揮泰克MSO2024B示波器的強大功能，提高工作和測試效率。
