泰克MDO4104B-3混合域示波器怎么疊加波形？

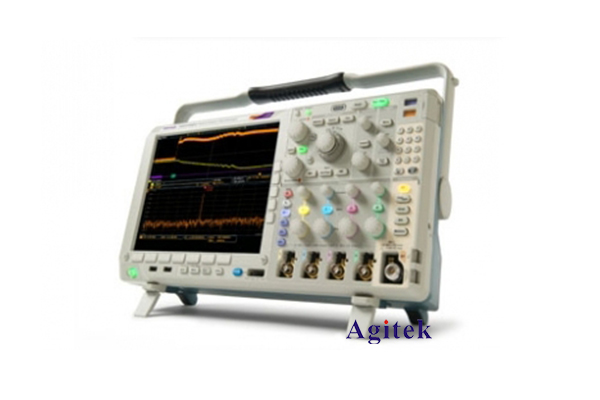

 泰克MDO4104B-3是一款功能強大的混合域示波器，能夠同時顯示模擬和數字信號波形。它具有多通道示波器、頻譜分析儀、邏輯分析儀等多種功能于一體，廣泛應用于電子產品設計、調試和維修等領域。其中，波形疊加是該示波器的一項非常實用的功能，可以幫助用戶對信號進行快速比較和分析。

 一、波形疊加的應用場景

 在電子電路調試和問題診斷中，往往需要對多個信號波形進行對比分析，比如對比同一信號在不同測試點的波形，或者對比同一電路在不同工作條件下的波形。波形疊加功能可以將這些波形同時顯示在示波器屏幕上，直觀地呈現出波形的異同，大大提高了問題定位和分析的效率。

 此外，在電路設計優化過程中，工程師也常常需要對比不同設計方案的波形特征，以選擇最佳方案。波形疊加功能可以方便地對比多個設計版本的波形，為優化設計提供可視化的支持。

 二、波形疊加的操作步驟

 以泰克MDO4104B-3為例，其波形疊加功能的操作步驟如下:

 1. 連接待測信號

 將待測信號連接到示波器輸入通道上。MDO4104B-3支持4個模擬輸入通道和16個數字輸入通道，可同時顯示多達20條波形。

 2. 設置波形顯示

 進入"波形"菜單，選擇需要疊加的通道波形。通過調節垂直和水平刻度，可以調整各通道波形的大小和位置，以便于觀察和對比。

 3. 啟用"波形疊加"

 在"波形"菜單中，找到"波形疊加"選項并打開。此時，選擇的通道波形將被疊加顯示在同一坐標系上。

 4. 優化波形顯示

 可以通過調節"透明度"和"顏色"等參數，讓疊加的波形更加清晰易讀。此外，還可以選擇"自動縮放"功能，使所有波形能夠完整地顯示在屏幕上。

 5. 分析波形差異

 觀察疊加后的波形，可以輕松發現各通道信號之間的差異，如幅度、相位、延遲等參數的異同。這為問題診斷、性能優化等提供了直觀的數據支撐。

 三、波形疊加的注意事項

 在使用波形疊加功能時，需要注意以下幾點:

 1. 輸入通道的匹配性

 被疊加的波形需要來自同一類型的信號源，如都是模擬信號或都是數字信號，否則會影響波形對比的準確性。

 2. 時基設置的一致性

 確保各通道的時基設置一致，否則會導致波形在水平方向上的錯位。

 3. 觸發條件的匹配

 如果各通道使用不同的觸發條件，也會影響波形的對齊。最好采用同一觸發源和觸發模式。

 4. 波形顏色的區分

 合理選擇波形的顏色，以便于快速區分不同通道的信號。

 總的來說，泰克MDO4104B-3混合域示波器的波形疊加功能是一款非常實用的工具，能夠大幅提高工程師的工作效率。只要掌握正確的操作方法，并注意一些細節問題，就可以充分發揮這一功能，解決各種電路調試和優化中的難題。
