IM3536 LCR測試儀電感參數設置

在電子電路設計和分析中，測量電感參數是一個重要的步驟。IM3536LCR測試儀是一款高性能的電感測試儀，在這里我們將詳細介紹如何使用該儀器進行電感參數的設置和測量。

一、IM3536LCR測試儀簡介

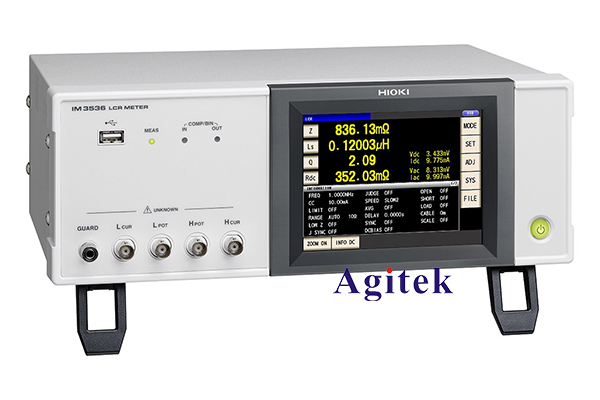

IM3536LCR測試儀是一款功能強大的電感測試儀，可以準確測量電感、電容和電阻等參數。該儀器采用高精度的測量技術，具有測量范圍廣、測量精度高等特點，廣泛應用于電子產品開發、生產、維修等領域。

二、電感參數設置

在使用IM3536LCR測試儀測量電感參數時，需要先進行參數設置。具體步驟如下:

1. 選擇測量模式

IM3536LCR測試儀提供多種測量模式，包括串聯電感(L-S)、并聯電感(L-P)、Q因數等。根據實際需要選擇適合的測量模式。

2. 設置測量頻率

電感的參數會隨著測量頻率的變化而發生變化，因此需要根據實際情況設置合適的測量頻率。一般來說，測量頻率越高，電感值越小。

3. 設置測量電流

測量電感時，需要設置合適的測量電流，以免對被測元件造成損壞。IM3536LCR測試儀支持自動或手動設置測量電流。

4. 設置測量范圍

根據被測電感的大小，合理設置測量范圍，以獲得最佳的測量精度。測量范圍過小會導致測量結果不準確，測量范圍過大則會降低測量分辨率。

5. 進行校準

在測量之前，需要對IM3536LCR測試儀進行校準，以消除測量過程中的誤差。校準時可以使用標準電感元件進行比對。

三、電感參數測量

設置好各項參數后，即可進行電感參數的測量。具體步驟如下:

1. 將被測電感連接到IM3536LCR測試儀的測試端子上。

2. 選擇合適的測量模式和測量范圍。

3. 按下"測量"按鈕，測試儀會自動進行測量并顯示測量結果。

4. 記錄測量結果，包括電感值、Q因數等參數。

四、測量結果分析

測量完成后，需要對測量結果進行分析和評估。主要包括以下幾個方面:

1. 檢查測量結果是否在預期范圍內，如果不在則需要查找原因。

2. 分析電感值隨測量頻率的變化趨勢，了解電感特性。

3. 計算Q因數并分析電感的品質。

4. 將測量結果與設計指標進行對比，評估電感元件的性能。

通過上述步驟，可以充分利用IM3536LCR測試儀來測量和分析電感參數，為電路設計和優化提供有價值的數據支持。
