LCR測試儀如何測量兆歐級高阻值電阻？

高阻值電阻在電子電路中扮演著重要的角色，但其測量往往會帶來一定的挑戰。本文將探討如何利用LCR測試儀來準確測量兆歐級高阻值電阻，并分享相關的技巧與注意事項，幫助您更好地掌握這一測量過程。

在電子電路設計中，高阻值電阻通常用于實現高輸入阻抗、提高靈敏度、限制電流等目的。然而，這類電阻的測量并非易事，需要使用專業的測量儀器并掌握相關技巧。作為一種常見的電子測量設備，LCR測試儀可為兆歐級高阻值電阻的測量提供有效的解決方案。

1. LCR測試儀的原理與應用

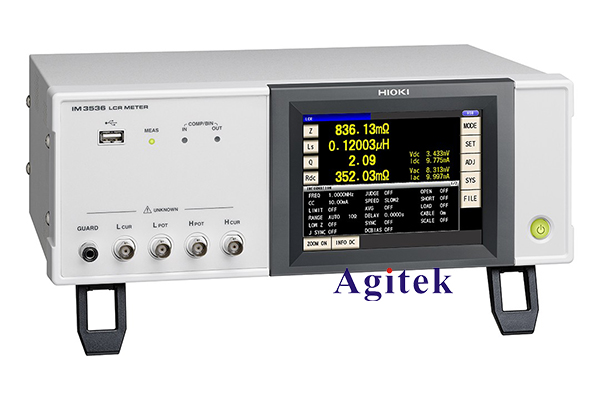

LCR測試儀是一種集電感(L)、電容(C)和電阻(R)測量于一體的多功能儀器。它通過在被測電路中注入一定頻率和電壓的交流信號，并測量該信號的相位和幅度變化，從而計算出被測元件的等效參數。

對于高阻值電阻的測量，LCR測試儀通常采用恒流源的測量模式，即在被測電阻兩端施加一定的電流，并測量相應的電壓，從而計算出阻值。這種方法可以避免因測量電壓過低而導致的測量誤差。

2. 測量兆歐級高阻值電阻的技巧

2.1 選擇合適的測量范圍

根據被測電阻的阻值大小，在LCR測試儀上選擇恰當的測量量程，以確保測量精度。通常情況下，兆歐級高阻值電阻的測量需要采用10 MΩ或更高的測量范圍。

2.2 調整測量頻率

高阻值電阻的測量結果可能會受到測量信號頻率的影響。通常情況下，選擇較低的頻率(如120 Hz或1 kHz)可以獲得更為準確的測量結果。這是因為在較高頻率下，電阻本身可能會表現出一定的電容特性，從而影響測量精度。

2.3 采用屏蔽技術

由于高阻值電阻的極高阻抗，外部電磁干擾和環境漏電流可能會對測量結果造成嚴重影響。因此，在進行測量時，應采用良好的屏蔽措施，如使用屏蔽夾具或將測試線纜盡可能縮短，以降低噪聲干擾。

2.4 校準與補償

在進行高阻值電阻測量前，應對LCR測試儀進行適當的校準和補償，以消除測量系統本身的誤差。這包括開路補償、短路補償以及負載補償等步驟，確保測量結果的準確性。

3. 應用場景與注意事項

兆歐級高阻值電阻廣泛應用于高輸入阻抗放大電路、電容測試電路、絕緣電阻測試等領域。在測量過程中，需要特別注意以下事項:

1) 確保測試環境干燥，并盡量避免靜電干擾。

2) 測量時應特別注意安全，高阻值電阻可能會產生高電壓，需小心操作。

3) 對于極高阻值(如百兆歐級)的電阻，LCR測試儀可能無法直接測量，需要采用特殊的測量方法，如電壓電流法等。

LCR測試儀憑借其專業的測量功能，為兆歐級高阻值電阻的測量提供了有效的解決方案。通過選擇合適的測量范圍、調整頻率、采用屏蔽技術以及進行校準補償等措施，您可以獲得更加準確可靠的測量結果。掌握這些技巧，將有助于您在電子電路設計和維護中更好地應對高阻值電阻的測量挑戰。
