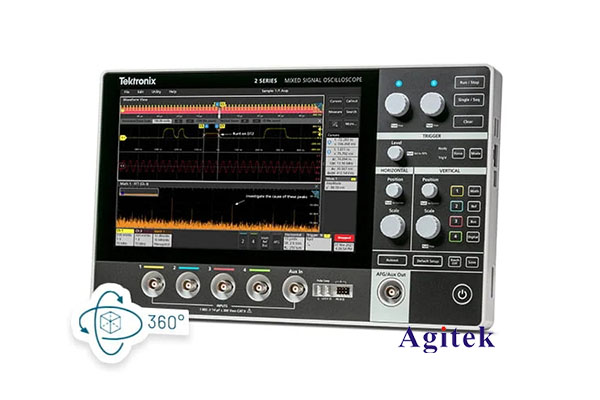

泰克MSO22便攜式混合信號示波器測量電流的方法

一、使用電流探頭

泰克MSO22示波器可以與電流探頭配合使用，測量電路中的電流。常見的電流探頭有以下幾種:

1. 電流鉗式探頭

電流鉗式探頭可以直接夾在電線上，無需斷開電路就可以測量電流。這種探頭使用方便，適合測量大電流。

2. 電阻式探頭

電阻式探頭需要串聯在被測電路中。它通過測量探頭兩端的電壓降來計算電流大小。這種探頭測量精度高，但需要斷開電路。

3. 霍爾效應探頭

霍爾效應探頭利用霍爾效應原理測量電流，可以非接觸式測量。這種探頭測量范圍廣，但價格較高。

使用電流探頭時，需要注意以下幾點:

1. 選用合適量程的探頭，以免超量程燒毀探頭或示波器。

2. 正確連接探頭，保證探頭的信號輸入到示波器的正確通道。

3. 設置示波器的電流測量單位和量程，以顯示正確的電流值。

二、使用分流電阻測量電流

如果電路中沒有合適的測量點，可以在電路中串聯一個分流電阻，然后測量分流電阻兩端的電壓，根據歐姆定律計算電流。

具體步驟如下:

1. 選擇合適的分流電阻，電阻值應足夠小，不會對電路產生太大影響。一般選擇0.1歐姆或1歐姆的金屬膜電阻。

2. 將分流電阻串聯在被測電路中，注意正負極連接正確。

3. 使用示波器的電壓測量功能，測量分流電阻兩端的電壓降。

4. 根據電壓值和已知的分流電阻值，使用歐姆定律(V=IR)計算電流大小。

例如，如果分流電阻為0.1歐姆，測量得到的電壓為0.5伏特，那么電流大小為:

I = V / R = 0.5V / 0.1歐姆 = 5安培

使用分流電阻法測量電流時，需要注意以下幾點:

1. 分流電阻的功率應足夠大，不會因為功率過大而燒毀。

2. 分流電阻的精度要高，以確保測量精度。

3. 示波器的測量精度也會影響最終結果。

綜上所述，泰克MSO22示波器可以通過電流探頭或分流電阻兩種方式測量電路中的電流。使用時需要選擇合適的測量方法和設備，并注意各種測量條件，以確保測量結果的準確性。
