如何使用IM3536 LCR測試儀測量電感的頻率設置？

電感是電子電路中的重要元件之一，其應用廣泛，從電源轉換、濾波、諧振電路，到無線通信領域都有廣泛應用。電感的參數測量對于電路設計和性能優化至關重要。IM3536是一款常見的LCR測試儀，其可以準確測量電感的參數，但在測量時需要合理設置測試頻率。本文將詳細介紹如何使用IM3536 LCR測試儀測量電感，并重點討論如何設置最佳測試頻率。

一、IM3536 LCR測試儀介紹

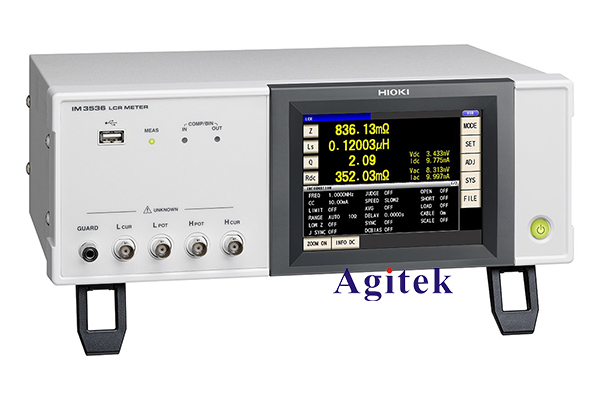

IM3536是日本日置電氣公司推出的一款高精度、多功能的LCR測試儀。它可以測量電感(L)、電容(C)和電阻(R)等三種基本元件的參數。IM3536采用7英寸彩色LCD顯示屏，界面友好，操作方便。該儀表測量范圍廣，電感測量范圍從0.01μH到200H，電容測量范圍從0.01pF到200mF，電阻測量范圍從0.01mΩ到200MΩ。

二、如何使用IM3536測量電感

1. 連接測試夾具

將被測電感與IM3536的測試端子連接，注意正確連接端子的正負極。

2. 選擇測量模式

按下儀表面板上的"LCR"按鍵，選擇"L-Q"模式，即可測量電感及其品質因數Q。

3. 設置測試頻率

電感的值會隨著測試頻率的變化而變化，因此需要合理設置測試頻率。IM3536支持從20Hz到200kHz的可調頻率范圍。一般情況下，對于大電感，應選擇較低的頻率，如100Hz或120Hz;而對于小電感，應選擇較高的頻率，如1kHz或10kHz。

4. 設置測試電平

IM3536支持0.01Vrms到2Vrms的測試電平范圍。對于大電感，應選擇較低的測試電平，如0.5Vrms;而對于小電感，可選擇較高的測試電平，如1Vrms。

5. 進行測量

設置好頻率和電平后，IM3536會自動測量電感值及其品質因數Q，并顯示在屏幕上。

三、選擇合適的測試頻率

選擇合適的測試頻率對于準確測量電感非常重要。一般來說，電感的測量頻率應滿足以下原則：

1. 頻率應遠高于電感的自共振頻率

如果測試頻率低于電感的自共振頻率，會導致測量結果出現誤差。因此，測試頻率應遠高于電感的自共振頻率。

2. 頻率應遠低于電感的工作頻率

如果測試頻率接近或高于電感的工作頻率，也會導致測量誤差。因此，測試頻率應遠低于電感的工作頻率。

3. 頻率應盡可能接近電感的實際工作頻率

為了獲得更準確的測量結果，測試頻率應盡可能接近電感的實際工作頻率。

通過以上三個原則，可以確定最合適的測試頻率。例如，對于一個在100kHz工作的小電感，可選擇10kHz左右的測試頻率;對于一個在50Hz工作的大電感，可選擇100Hz或120Hz的測試頻率。

IM3536 LCR測試儀是測量電感參數的常用工具，其測量性能優秀，易于操作。在使用該儀表測量電感時，合理設置測試頻率是關鍵。通過遵循上述三個原則，可以確定最佳的測試頻率，從而獲得更加準確可靠的測量結果。掌握這些技巧，可以大大提高電感參數測量的精度和效率。
