普源DG1022U信號發生器使用指南：輕松駕馭多功能信號產生

信號發生器是測量和分析電子電路中不可或缺的工具之一。作為一款功能強大的信號發生器，普源DG1022U憑借其優異的性能和易用性備受工程師和愛好者的青睞。本文將詳細介紹如何使用這款信號發生器，助你輕松駕馭多樣化的信號產生任務。

一、 DG1022U信號發生器概述

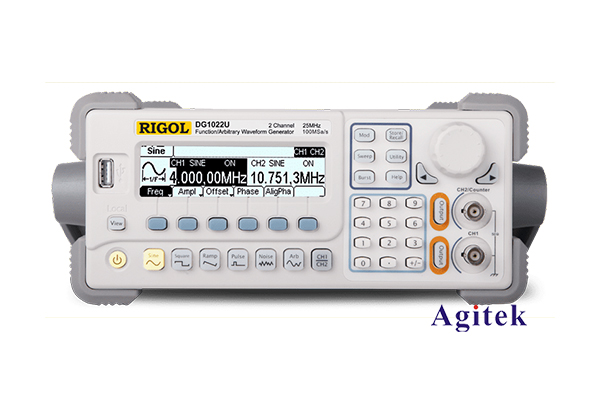

普源DG1022U是一款雙通道信號發生器，具有方波、正弦波、三角波等多種波形輸出，頻率范圍高達25MHz。它可以獨立控制兩個通道的波形、頻率、振幅等參數，并支持正弦波的相位調節。此外，該產品還內置豐富的調制功能，如AM、FM、PM等，滿足各種復雜的信號測試需求。

二、DG1022U信號發生器的主要特性

1. 雙通道獨立輸出，可實現不同波形、頻率的同步輸出

2. 頻率范圍廣，最高可達25MHz，分辨率可達1μHz

3. 支持多種基本波形輸出，包括正弦波、方波、三角波等

4. 具有豐富的調制功能，如AM、FM、PM、FSK等

5. 波形參數可獨立設置，包括頻率、振幅、偏移、相位等

6. 內置CH1-CH2相位差調節，可實現相位連續可調

7. 具有USB、LAN等接口，支持PC機遠程控制

三、DG1022U信號發生器的使用方法

1. 熟悉儀器面板布局和接口

打開儀器電源后，首先要熟悉儀器的各個功能區域和接口。DG1022U的面板包括LCD顯示屏、功能鍵、旋鈕等，使用時需掌握各部件的作用。

2. 設置輸出波形

在主界面，可選擇CH1或CH2通道，并切換至所需的波形，如正弦波、方波、三角波等。對于每種波形，還可以設置頻率、振幅、偏移等參數。

3. 調整輸出參數

在波形設置界面，可以微調各種輸出參數。如頻率可通過旋鈕連續調節，振幅和偏移電壓則可以直接輸入數值。對于相位，可在CH1和CH2之間進行調節。

4. 設置調制功能

DG1022U支持豐富的調制功能，如AM、FM、PM、FSK等。在調制設置界面，可以選擇調制波形、設置調制頻率和深度等參數。

5. 保存/調用設置

DG1022U提供多達20組存儲空間，可以保存當前的儀器設置。在需要時，可以快速調用之前保存的配置，提高工作效率。

6. 遠程控制

DG1022U支持USB、LAN等接口，可通過PC機遠程控制儀器。用戶可以使用自帶的PC軟件或編程實現數據采集和參數設置。

四、DG1022U在實際應用中的應用場景

作為一款功能強大的信號發生器，DG1022U廣泛應用于電子電路的設計、調試和測試中。例如：

1. 電子產品開發：用于驅動電路、激勵傳感器等，測試電路的動態響應。

2. 無線通信測試：產生各種調制信號，測試無線發射機和接收機的性能。

3. 音頻電路測試：輸出各種波形，檢測音頻放大器、揚聲器等的頻響特性。

4. 教學實驗：在實驗室中，用于產生各種信號，演示電路的工作原理。

綜上所述，DG1022U信號發生器憑借其優異的性能和豐富的功能，為從事電子電路測試、開發的專業人士和愛好者提供了強大的支持。掌握其使用方法，您就能輕松駕馭多樣化的信號產生任務，提高工作效率，推動電子技術的發展。
