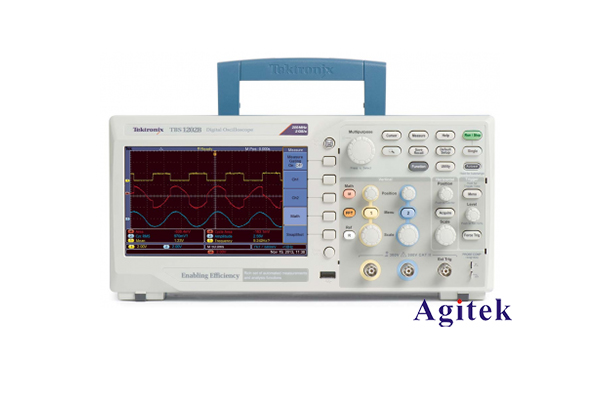

如何在使用泰克示波器測量波形時避免干擾？

在電子電路分析和測試中，示波器是最重要的測量工具之一。示波器能夠觀察和分析各種電子信號的波形特性，為電路故障診斷和調試提供關鍵依據。但在實際測量過程中，測量結果很容易受到各種干擾的影響，從而無法得到準確的波形信息。因此，掌握一些有效的干擾抑制方法，對于提高示波器測量的準確性和可靠性至關重要。本文將重點介紹使用泰克示波器測量波形時如何避免干擾的方法。

1. 選擇合適的探頭

探頭是連接示波器和被測電路的關鍵部件，其性能直接影響測量結果的質量。在選擇探頭時，需要注意以下幾點：

(1) 阻抗匹配：探頭的輸入阻抗應該與被測電路的特性阻抗相匹配，以避免信號反射造成的測量誤差。

(2) 帶寬特性：探頭的帶寬應該大于被測信號的最高頻率成分，以確保能夠準確地捕獲信號的高頻特性。

(3) 探頭類型：根據被測信號的特點，選擇合適的探頭類型，如電壓探頭、電流探頭等。不同類型的探頭有不同的干擾抑制能力。

2. 合理布線

示波器測量時，被測電路與示波器之間的連線也是一個容易受到干擾的部分。應該盡量縮短連線長度，避免長導線作為天線接收外部干擾信號。同時，可以采用屏蔽線或雙絞線等措施來降低外部電磁干擾的影響。

3. 電源供電優化

泰克示波器通常需要外部電源供電，電源質量的好壞也會直接影響測量結果。應該選用質量穩定、紋波小的電源，并盡量使用專用的電源插座，避免與其他高功率設備共用同一電路。必要時可以使用濾波器或穩壓電源來改善電源質量。

4. 合理接地

接地連接是抑制干擾的重要手段。示波器的接地端應該盡量短接到被測電路的接地端，避免形成大面積的地環路，減少地線上的干擾電流。同時，應該根據實際情況選擇合適的接地方式，如單點接地、多點接地等。

5. 采用數字濾波

現代示波器大都具有數字信號處理功能，可以使用數字濾波技術來抑制噪聲干擾。示波器提供的各種濾波器選項，如低通濾波、高通濾波等，可以有效地去除特定頻段的干擾信號，從而得到更加干凈的波形顯示。

6. 選擇合適的采樣模式

不同的采樣模式也會影響示波器的測量性能。連續采樣模式可以獲得更好的時域分辨率，而等效采樣模式則適合捕獲高頻脈沖信號。根據被測信號的特點，選擇合適的采樣模式可以減小測量誤差。

通過采取以上幾種措施，在使用泰克示波器測量波形時，可以有效地抑制各種干擾，提高測量結果的準確性和可靠性。需要注意的是，這些方法并非一刀切，需要根據實際測量情況進行靈活的組合應用。只有掌握了這些干擾抑制的基本原理和方法，才能更好地發揮示波器的測量性能，為電路分析和設計提供有價值的數據支持。
