如何為LCR測試儀添加直流偏置？

作為電路分析和測試的常用工具，LCR測試儀可以測量電感(L)、電容(C)和電阻(R)的值。但在某些情況下，僅僅測量這些參數可能并不夠，我們還需要在測試電路中加入直流偏置電壓或電流，以模擬實際工作環境。這種情況下，如何為LCR測試儀添加直流偏置呢?

一、為什么需要在LCR測試儀中加入直流偏置?

電感、電容等器件在實際電路中往往會受到直流電壓或電流的影響。比如，電解電容的電容值會隨著偏置電壓的變化而發生變化;磁性材料制成的電感會因偏置電流的改變而出現飽和現象，從而導致電感值發生變化。為了更準確地測量這些器件的特性，我們需要在測試電路中施加與實際應用環境相匹配的直流偏置。

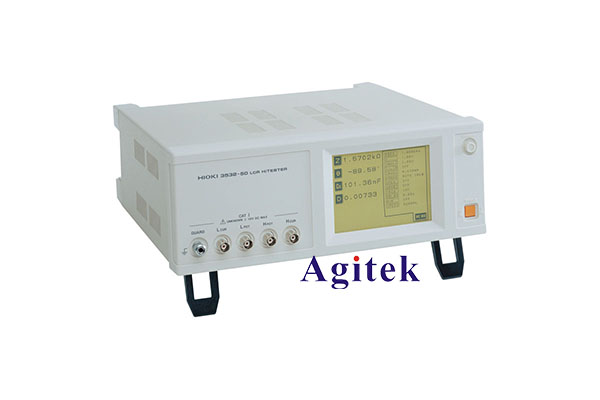

二、LCR測試儀如何添加直流偏置

大多數LCR測試儀都具有外部偏置電壓或電流的功能，可以通過以下步驟為測試電路添加直流偏置:

1. 檢查LCR測試儀是否具有外部偏置功能。一般會在測試儀的后面板或說明書中找到相關的接口和使用說明。

2. 準備合適的直流電源。根據測試電路的要求，選擇能提供足夠電壓或電流的直流電源。

3. 將直流電源的正負極分別連接到LCR測試儀的偏置輸入接口上。要注意極性，以免損壞測試儀。

4. 在LCR測試儀上設置好偏置電壓或電流的大小，并開啟偏置功能。一些測試儀還可以設置偏置的上下限，以防止偏壓過高。

5. 將待測電路連接到LCR測試儀的測試端子上，即可在施加偏置的條件下進行測量。

需要注意的是，在添加直流偏置時要遵循LCR測試儀的使用說明，檢查偏壓或偏流是否超出儀器的允許范圍，以免損壞測試儀。另外，還要注意測試電路本身的承受能力，避免因偏壓過高而燒壞元器件。

三、LCR測試儀添加直流偏置的應用場景

添加直流偏置在LCR測試中有以下幾種常見應用場景:

1. 測量電解電容的容值隨偏壓變化特性。

2. 測量磁性元件(電感、變壓器等)的電感值隨偏置電流變化情況。

3. 測試功率器件(二極管、晶體管等)的靜態參數，如截止電壓、擊穿電壓等。

4. 模擬實際工作環境，對電路中的其他元件(電阻、電容等)進行參數測試。

綜上所述，為LCR測試儀添加直流偏壓或偏流，可以幫助我們更好地模擬實際工作條件，獲得更準確的測量結果。在使用時需要注意安全操作，選擇合適的測試參數，以確保測試過程順利進行。
