如何使用普源示波器測量低壓電流信號？

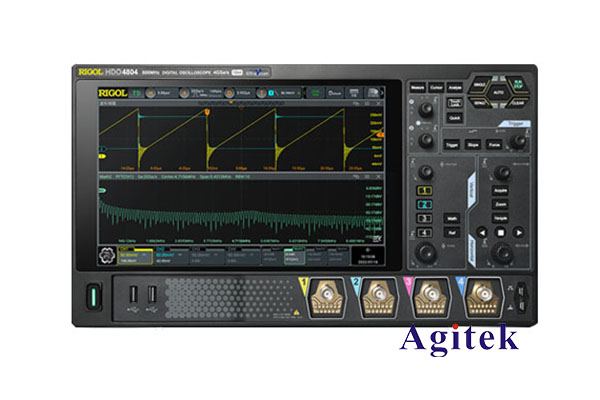

在電子電路設計和故障排查過程中，測量低壓電流信號是一項非常重要的任務。普源示波器作為一款功能強大的測量儀器，能夠幫助用戶輕松捕獲和分析低壓電流信號。本文將為您介紹如何使用普源示波器測量低壓電流信號的具體步驟。

一、使用普源示波器測量低壓電流信號的必要性

在電子電路中，低壓電流信號隨處可見，比如IC和微控制器的工作電流、傳感器輸出電流等。準確測量這些低電流信號對于電路分析、故障診斷和優化設計至關重要。而普源示波器具備高靈敏度、高分辨率等特點，能夠幫助工程師準確捕獲和分析這些微弱的電流信號，為電路調試提供有價值的數據支持。

二、普源示波器測量低壓電流信號的方法

1. 選擇合適的電流探頭

普源示波器本身無法直接測量電流，需要借助電流探頭完成該項任務。常見的電流探頭包括電流鉗、電阻采樣探頭等。其中，電流鉗能夠非接觸式測量電流，適用于大電流場合;而電阻采樣探頭通過檢測電阻兩端的電壓來計算電流，適用于微弱電流信號的測量。

2. 設置示波器通道

將電流探頭連接到示波器的通道輸入端，并選擇合適的量程檔位。同時，在示波器上設置電流測量功能，并調整時基和觸發模式等參數，以獲取穩定的電流波形。

3. 分析采集的電流波形

觀察示波器顯示的電流波形，可以獲取電流信號的峰值、平均值、頻率等關鍵參數。如果電流波形存在異常，還可以進一步分析其波形特征，以定位電路故障。

4. 結合電壓信號進行分析

為了更全面地分析電路工作狀態，可以同時測量電路中的電壓信號，并將電流和電壓波形進行對比分析。這有助于理解電路中的功率轉換過程，從而進行更精準的故障診斷和性能優化。

三、普源示波器測量低壓電流信號的注意事項

1. 選擇合適量程

電流探頭的量程應該與待測電流信號的幅值相匹配，否則會出現過量程或欠量程的問題，影響測量精度。

2. 注意接地

示波器和電流探頭的接地點應該盡量靠近被測電路，以減少地線電阻和電感對測量結果的影響。

3. 降低噪聲干擾

低壓電流信號容易受到外部噪聲的干擾，可以采取屏蔽、濾波等措施來降低噪聲對測量的影響。

4. 校準電流探頭

定期校準電流探頭可以確保其測量精度，避免由于探頭本身的誤差造成測量結果的偏差。

普源示波器憑借其出色的測量性能，為工程師提供了一個強大的工具來分析和診斷電路中的低壓電流信號。通過掌握正確的測量方法和注意事項，您就能充分發揮示波器的功能，為電路設計和優化提供有力支持。
