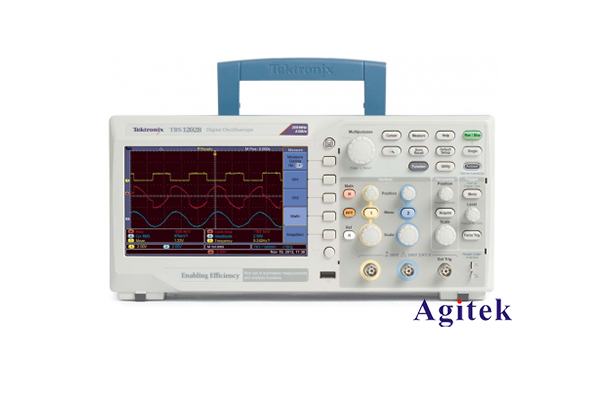

泰克示波器測量高頻變壓器頻率的方法

一、了解高頻變壓器的特點

高頻變壓器工作在高頻段，通常頻率在幾十千赫到幾兆赫之間。這類變壓器主要應用于開關電源、變頻設備、通信設備等領域。與工頻變壓器相比，高頻變壓器有體積小、效率高、響應速度快等優點，但同時也面臨著測量難度大的問題。

二、使用泰克示波器測量高頻變壓器頻率的步驟

1. 選擇合適的探頭

   高頻變壓器的測量需要使用高bandwidth的示波器探頭，一般不低于500MHz。探頭的輸入電容應盡量小，以減少對被測電路的負載影響。

2. 連接探頭

   將示波器探頭的接地端與被測高頻變壓器的一端接地，信號端連接到變壓器的輸入或輸出端子上。注意保持探頭導線盡量短，減少串?dāng)_。

3. 設置示波器

   根據預估的變壓器工作頻率，設置示波器的時基和觸發模式。通常可采用自動觸發模式，示波器會自動調節觸發電平。同時打開示波器的高通濾波器，可以濾除低頻干擾信號。

4. 觀察波形

   觀察示波器顯示的輸入或輸出波形，通過測量相鄰峰值或過零點的時間間隔，即可計算出變壓器的工作頻率。對于復雜的波形，也可以使用示波器的頻譜分析功能直接測量頻率。

5. 記錄數據

   將測量得到的頻率數據記錄下來，并對照變壓器的技術參數。如有偏差，需分析原因并進行調整。

三、測量注意事項

1. 探頭接地的正確性

   錯誤的接地會導致測量結果不準確，甚至燒壞示波器。應確保探頭接地端牢固可靠地連接到被測電路的公共地。

2. 避免測量干擾

   高頻信號容易受到旁路電容、電磁場等的干擾，應盡量靠近被測點進行測量，縮短導線長度。同時也可以使用差分探頭來抑制共模干擾。

3. 注意安全

   高頻變壓器工作時會產生高壓，操作時應當小心謹慎，避免觸電。測量前應斷開電源，放電等待一段時間后再進行。

綜上所述，使用泰克示波器測量高頻變壓器的工作頻率需要合理選擇探頭、正確連接、合理設置示波器參數等步驟。只有做好前期準備，才能獲得準確可靠的測量結果。
