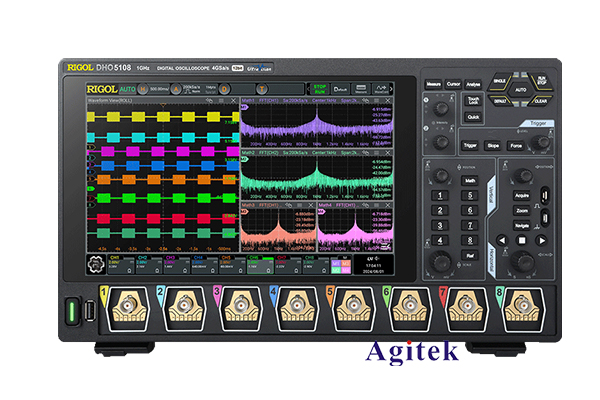

普源DHO5108數字示波器測電源紋波的方法

在日常的電子產品維修、電路設計等工作中，測量電源紋波是非常重要的一項任務。電源紋波過大會對電路的性能和穩定性產生嚴重影響。使用普源DHO5108數字示波器可以非常方便地測量電源紋波。本文將詳細介紹如何使用此示波器測量電源紋波。

一、什么是電源紋波？

電源紋波指交流電源整流后的直流電壓上存在的交流分量。這是由于整流電路的工作原理所導致的。電源紋波如果過大會干擾電子電路的正常工作，引起電路抖動、不穩定甚至損壞。因此，測量電源紋波對于確保電路可靠性至關重要。

二、使用普源DHO5108測量電源紋波的步驟

1. 連接示波器通道

將示波器的通道1探頭連接到待測電源的正極，通道2探頭連接到接地端。確保探頭接地良好。

2. 設置示波器參數

(1) 垂直檔位：根據預期紋波電壓大小，選擇合適的垂直檔位。一般設置為10mV/格或20mV/格。

(2) 時基：根據電源紋波的頻率，選擇合適的時基。典型的電源紋波頻率為100Hz或120Hz，因此可以設置時基為5ms/格或10ms/格。

(3) 觸發模式：選擇"自由觸發"模式，這樣可以穩定顯示電源紋波波形。

(4) 采樣模式：選擇"平均"采樣模式，可以減少噪聲，得到更平滑的波形。

3. 測量電源紋波

觀察示波器屏幕上顯示的電源紋波波形，測量波峰到波谷的電壓差，這就是電源紋波的峰-峰值。通常情況下，電源紋波的峰-峰值應小于電源電壓的1%~3%。

三、測量結果分析

(1) 如果測量到的電源紋波過大，應檢查整流電路、濾波電路是否工作正常。可能需要增大濾波電容的容量或優化濾波電路設計。

(2) 如果電源紋波呈現不穩定、抖動的波形，可能是由于負載變化引起的。應檢查負載電路的工作狀態。

(3) 如果電源紋波頻率不是預期的100Hz或120Hz，可能是由于整流電路故障或電源頻率異常。

總之，使用普源DHO5108數字示波器測量電源紋波是一個簡單實用的方法。只需按照上述步驟操作即可快速準確地測量電源紋波，為電路設計和維修提供有價值的依據。
