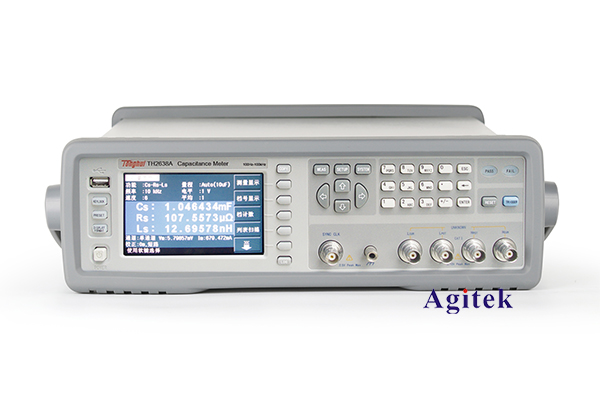

同惠TH2638 LCR數字電橋的復阻抗測量方法

作為一款專業級的電子測試儀器，同惠TH2638 LCR數字電橋在電子電路和元器件測量領域廣受歡迎。其強大的測量功能和穩定的性能，為工程師和電子愛好者提供了非常實用的工具。其中，復阻抗的測量是TH2638 LCR電橋最常見和重要的應用之一。本文將詳細介紹如何使用TH2638 LCR電橋來測量復阻抗，希望對讀者有所幫助。

一、什么是復阻抗

復阻抗(Impedance)是交流電路中電壓和電流之間的比值，是一個復數量，表示電路中電壓和電流之間的大小和相位關系。復阻抗包括了電阻、電容和電感三種基本元件的特性。它反映了電路對交流信號的綜合阻礙作用。

復阻抗可以分解為兩個部分:

1. 電阻部分(R)，即電阻性阻抗，反映電路中耗散功率的部分。

2. 反應部分(X)，即電容性或電感性阻抗，反映電路中儲能和釋放能量的部分。

所以復阻抗可以用Z = R + jX的形式來表示，其中j為虛數單位。

二、TH2638 LCR電橋的復阻抗測量

TH2638 LCR數字電橋擁有十分強大的測量功能，可以測量電阻(R)、電感(L)、電容(C)以及復阻抗(Z)等多種參數。下面介紹一下如何使用TH2638來測量復阻抗:

1. 連接測試件

首先，將待測電路或元件與TH2638的測試端子相連。根據被測件的類型，選擇合適的測試夾具或測試探針。確保連接牢固可靠。

2. 設置測量參數

在TH2638的面板上，選擇"測量模式"為"阻抗Z"。然后設置測量頻率、測量電壓/電流等參數。這些參數的設置需要根據被測件的特性來確定，以獲得最佳的測量結果。

3. 執行測量

完成連接和參數設置后，就可以進行復阻抗的測量了。TH2638會直接顯示出被測件的復阻抗大小(|Z|)和相位角(θ)。

4. 記錄測量結果

將測量得到的復阻抗大小和相位角記錄下來，以便后續分析使用。TH2638還支持數據保存和數據導出功能，可以將測量數據保存到U盤或電腦中。

三、復阻抗測量的應用

復阻抗是一個非常重要的電路參數，它反映了電路對交流信號的綜合響應特性。復阻抗測量在以下應用場景中非常有用:

1. 電子元件測試

對電阻、電容、電感等元件進行復阻抗測量，可以了解其特性參數，判斷元件的性能。

2. 電路故障診斷

通過復阻抗測量，可以發現電路中存在的開路、短路等問題，為故障診斷提供依據。

3. 電源濾波設計

復阻抗測量有助于分析電源濾波電路的濾波性能，優化濾波器的設計。

4. 射頻電路分析

在高頻電路中，復阻抗測量可以幫助分析信號的傳輸特性，優化電路的匹配和隔離。

綜上所述，TH2638 LCR數字電橋憑借其強大的復阻抗測量功能，為廣大工程師和電子愛好者提供了一款非常實用的測試工具。掌握好復阻抗測量的方法，相信必將對您的工作和研究產生積極的幫助。
