泰克TBS1102C示波器測脈沖信號電壓波形使用指南

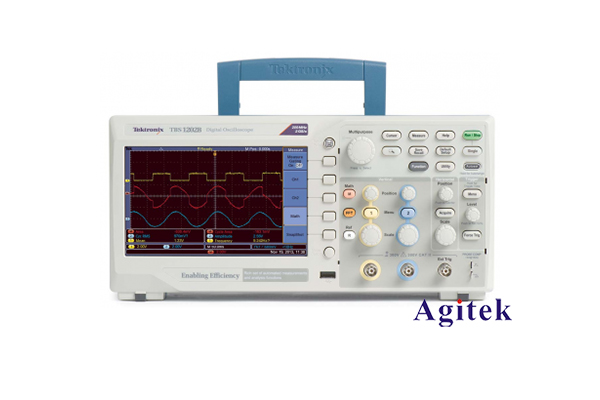

泰克TBS1102C是一款性能優異、功能強大的示波器，廣泛應用于電子電路調試和故障診斷等領域。在測量脈沖信號的電壓波形時，TBS1102C示波器提供了豐富的分析功能，能夠幫助用戶快速準確地獲取所需的測量數據。本文將詳細介紹如何使用TBS1102C示波器測量脈沖信號的電壓波形。

一、儀器設置

1. 接線

將被測脈沖信號輸入示波器的通道 1 或通道 2。根據信號幅值調整輸入通道的垂直刻度，確保波形在示波器屏幕上清晰可見。

2. 觸發設置

脈沖信號作為觸發源，設置觸發模式為"邊沿"，選擇合適的觸發電平和斜率，以便穩定地捕獲波形。

3. 時基設置

根據脈沖信號的周期，選擇合適的時基檔位，使波形能夠完整顯示在示波器屏幕上。必要時可以調整時基檔位或水平位移，以優化波形顯示。

二、波形測量

1. 幅值測量

使用示波器的游標功能，可以測量脈沖信號的幅值、最大值和最小值等參數。同時，示波器也提供自動測量功能，可以直接顯示這些參數的測量結果。

2. 時間測量

同樣利用游標功能，可以測量脈沖信號的周期、上升時間、下降時間等時間參數。自動測量功能也能提供這些時間參數的測量結果。

3. 其他測量

TBS1102C示波器還具有豐富的測量功能，用戶可以根據實際需求測量脈沖信號的占空比、脈沖寬度、脈沖延遲等特性參數。

三、波形分析

1. 波形捕獲

示波器提供了豐富的觸發模式和功能，能夠穩定地捕獲脈沖信號的波形。用戶可以利用這些功能，捕獲感興趣的特殊脈沖事件，如異常脈沖、脈沖丟失等。

2. 波形存儲

TBS1102C示波器支持將捕獲的波形數據保存到內部存儲器或外部存儲設備，以備后續分析。用戶可以回放或比較不同時間采集的波形數據，分析信號的變化情況。

3. 波形分析

示波器內置了豐富的波形分析功能，如傅里葉變換、眼圖分析等，可以幫助用戶深入了解脈沖信號的頻譜特性和信號完整性。這些分析功能大大提高了故障診斷的效率。

總之，泰克TBS1102C示波器憑借其出色的性能和豐富的測量分析功能，為用戶提供了一款優秀的脈沖信號測量工具。通過本文的介紹，相信讀者能夠更好地掌握如何使用TBS1102C示波器測量和分析脈沖信號的電壓波形，從而提高工作效率，縮短產品開發和故障排查的時間。
