普源DS1074B示波器如何測電源紋波？

在日常電路設計和維修工作中，測量電源紋波是一項非常重要的任務。電源紋波的高低直接影響電路的性能和穩定性。本文將介紹如何使用普源DS1074B示波器測量電源紋波。

1. 測量電源紋波的必要性

電源紋波是電源輸出電壓在直流電壓之上的交流電壓分量。它主要由電源濾波電路的濾波能力以及輸入電壓的波動所造成。電源紋波過大會對電路造成嚴重影響，可能導致電路工作不穩定甚至燒毀。因此，對電源紋波進行準確測量十分必要。

2. DS1074B示波器簡介

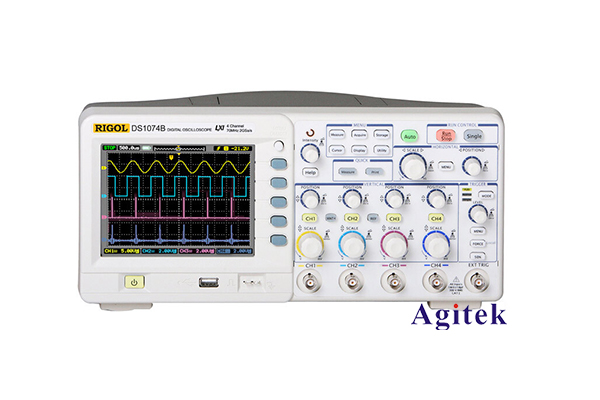

普源DS1074B是一款性價比較高的四通道數字示波器。它具有70MHz的帶寬，1GSa/s的采樣率，10位AD轉換，以及豐富的測量和分析功能。這些性能完全滿足電源紋波測量的需求。

3. 測量電源紋波的步驟

(1) 連接示波器通道

將示波器的通道1連接到需要測量紋波的電源輸出端。注意要使用高質量的探頭，并將探頭的接地端牢牢地接到電源地端。

(2) 設置示波器參數

將示波器的時基設置為適合的范圍，如10ms/div或20ms/div。將垂直檔位調整到合適的電壓范圍，確保紋波信號能夠完整顯示在屏幕上。還可以打開示波器的自動測量功能，測量電源紋波的峰-峰值。

(3) 觀察并分析紋波波形

觀察示波器屏幕上顯示的電源紋波波形。分析紋波的頻率、幅值，并與電路要求進行對比，判斷電源紋波是否滿足要求。若不滿足，則需要調整電源濾波電路或檢查其他可能的原因。

(4) 記錄測量結果

將測量到的電源紋波峰-峰值記錄下來，并注明測量的時間、環境溫度等相關信息，以便后續查閱和分析。

4. 優化電源濾波電路

如果測量結果顯示電源紋波過大，可以考慮優化電源濾波電路。常見的優化方法有:

(1) 增大濾波電容的容值

(2) 添加電感與電容構成LC濾波電路

(3) 使用低通濾波器

(4) 縮短電源線路的長度，降低線路電阻電感

通過這些措施，可以有效降低電源紋波，提高電路的工作穩定性。

普源DS1074B示波器憑借其出色的性能，非常適合用于電源紋波的測量。通過合理的連接和參數設置，可以準確地測量電源紋波，并根據測量結果優化電源濾波電路，確保電路穩定可靠地工作。
