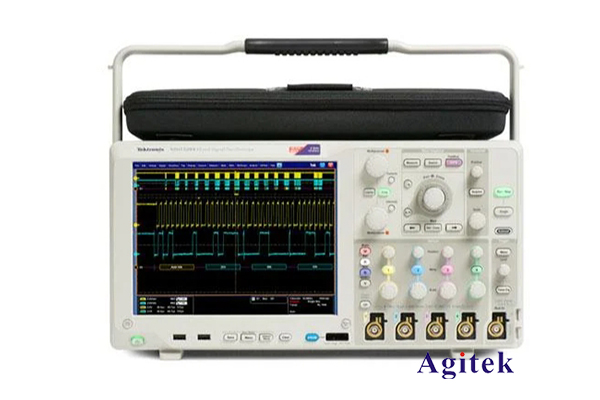

泰克DPO5104B示波器測量電流諧波的方法

電力電子設備在工業和日常生活中廣泛應用，但它們往往會產生高次諧波，這會對電網造成污染和干擾。因此，對電流諧波的測量和分析非常重要。泰克DPO5104B示波器是一款功能強大的數字示波器，它可以輕松完成電流諧波的測量和分析。本文將詳細介紹如何使用DPO5104B示波器測量電流諧波。

一、測量電流諧波的重要性

電力電子設備，如開關電源、變頻器等，廣泛應用于工業生產和日常生活中。這些設備通常采用開關模式工作，會產生大量高次諧波電流，對電網造成嚴重污染。高次諧波電流會引起電壓畸變、線路損耗增加、變壓器過熱等問題，降低電網的功率因數和供電質量。

因此，對電流諧波的測量和分析非常必要。通過對電流諧波的測量，可以了解電力設備的工作狀態，采取相應的濾波措施，降低電流諧波對電網的影響，維護電網的供電質量。

二、DPO5104B示波器測量電流諧波的步驟

1. 硬件連接

將被測設備的電流輸出端與DPO5104B示波器的電流探頭相連。電流探頭可以直接接入示波器的通道輸入端。

2. 選擇合適的測量模式

DPO5104B示波器提供了多種測量模式，包括時域波形顯示、頻譜分析等。對于電流諧波的測量，建議選擇頻譜分析模式。

3. 設置采樣參數

在頻譜分析模式下，需要設置采樣時間、采樣點數等參數。采樣時間應足夠長，以獲得準確的頻譜分析結果。采樣點數應設置為2的冪次，以便進行快速傅里葉變換(FFT)分析。

4. 選擇合適的FFT窗函數

DPO5104B示波器提供了多種FFT窗函數，如漢寧窗、布萊克曼-哈里斯窗等。不同的窗函數有不同的頻譜泄漏特性，選擇合適的窗函數可以獲得更準確的頻譜分析結果。

5. 分析測量結果

DPO5104B示波器可以直接顯示電流的頻譜圖，用戶可以查看各次諧波的幅值大小。同時，示波器還可以計算總諧波失真(THD)等參數，為進一步的電力質量分析提供依據。

三、DPO5104B示波器的優勢

1. 寬帶寬和高采樣率

DPO5104B示波器具有100MHz的帶寬和2.5GS/s的采樣率，可以準確捕獲和分析高頻電流諧波。

2. 強大的頻譜分析功能

DPO5104B示波器內置了FFT分析功能，可以直接顯示電流的頻譜圖，并計算出各次諧波的幅值和相位。

3. 智能分析功能

DPO5104B示波器具有自動測量、觸發、波形分析等智能功能，可以極大地提高測量效率和結果的可靠性。

4. 豐富的測量接口

DPO5104B示波器提供了豐富的測量接口，如GPIB、LAN、USB等，可以方便地將測量數據傳輸到計算機進行進一步分析。

泰克DPO5104B示波器憑借其優異的性能和強大的功能，為電流諧波的測量和分析提供了有力的支持。通過本文介紹的測量步驟，用戶可以輕松地使用DPO5104B示波器完成電流諧波的測量和分析，為電力設備的優化和電網的供電質量提升做出貢獻。
