DG5351信號發生器如何調節占空比?

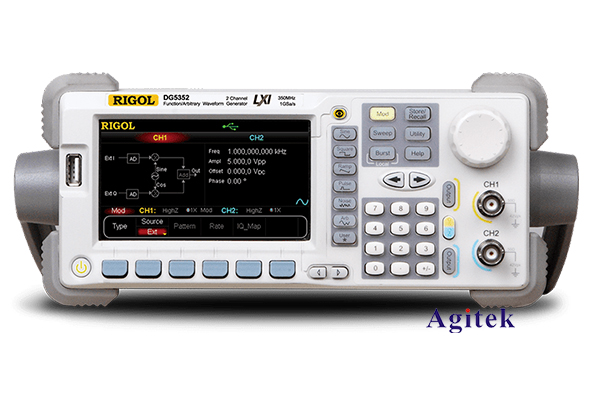

信號發生器是電子測量領域中常見的一種重要儀器，其能夠產生各種形式的電信號，廣泛應用于電子電路設計、測試和調試等場合。作為一款通用性較強的信號發生器，DG5351能夠輸出穩定、可靠的正弦波、方波、三角波等多種波形，其中調節占空比是用戶常用的一項功能。本文將針對DG5351信號發生器如何調節占空比進行詳細介紹，為用戶提供有價值的參考。

什么是占空比?

占空比(Duty Cycle)是指周期內信號處于高電平的時間占整個周期的百分比。對于方波信號而言，占空比的取值范圍為0%~100%。當占空比為50%時，意味著信號在一個完整周期內高電平和低電平的時間是相等的;當占空比大于50%時，高電平時間占比較大;當占空比小于50%時，低電平時間占比較大。

DG5351信號發生器如何調節占空比？

DG5351信號發生器一般情況下會默認輸出50%占空比的方波信號。如果用戶需要調節占空比，可以通過以下步驟進行操作:

1. 進入方波參數設置界面

在DG5351的前面板上，找到"波形"按鈕，長按進入波形選擇菜單，然后選擇"方波"選項。

2. 調整占空比數值

在方波參數界面，找到"占空比"選項，使用旋轉編碼器或數字鍵盤輸入所需的占空比百分比數值。DG5351支持0.1%的占空比分辨率，可以調節范圍為0.0%~100.0%。

3. 確認設置生效

設置完成后，按下"確認"按鈕，信號發生器會立即輸出新設置的占空比方波信號。用戶可通過示波器等儀器觀察輸出波形，確認占空比調節是否正確。

需要注意的是，在調整占空比時，信號發生器的周期頻率并不會發生改變，只有高電平和低電平的時間比例會發生變化。因此，用戶可根據實際需求靈活調整占空比，滿足不同的測試要求。

除了通過前面板操作外，DG5351信號發生器還支持通過編程接口(SCPI命令)遠程控制占空比的設置。這為用戶提供了更加靈活和自動化的調節方式，在復雜測試場景中尤為有用。

DG5351信號發生器作為一款功能強大的通用信號源，其占空比調節功能為用戶提供了豐富的信號生成選擇。通過簡單的操作步驟，用戶可快速設置出所需的占空比方波信號，滿足各種電子電路測試和分析的需求。掌握好DG5351信號發生器的占空比調節技巧，有助于提高測試效率，增強測量結果的可靠性。
