普源DHO1104示波器測量峰值電壓的方法

在電子電路設計和測試中，示波器是不可或缺的重要工具。其中，測量電壓信號的峰值大小是常見的需求。本文將以普源DHO1104示波器為例，詳細介紹如何使用該型號示波器測量電路中的峰值電壓。

一、示波器簡介

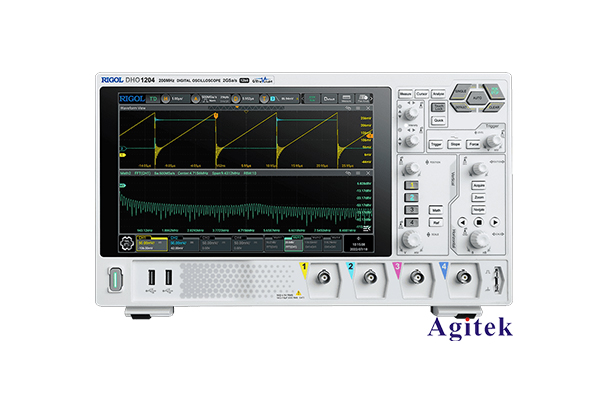

普源DHO1104是一款4通道數字存儲示波器，具有100MHz的帶寬和1GS/s的采樣率。其獨特的觸發和測量功能，使得它廣泛應用于電子電路的故障診斷和性能分析等領域。

二、測量峰值電壓的步驟

1. 連接待測信號

首先，將待測信號的導線連接到示波器的輸入通道上。需要注意的是，信號的幅度不能超過示波器的輸入電壓量程，否則會發生過載。

2. 調整示波器的設置

 按下"自動設置"按鈕，示波器會自動調整時基和觸發電平，以便穩定顯示信號波形。如果信號的頻率、振幅等參數較大，可以適當調整時基和電壓檔位，使波形在屏幕上清晰可見。

3. 使用峰值測量功能

點擊示波器屏幕上方的"測量"按鈕，選擇"峰值"選項。示波器會自動測量并顯示信號的最大峰值電壓。如果需要同時測量正峰值和負峰值，可以選擇"最大值"和"最小值"兩個測量選項。

4. 調整測量參數

有時候，信號波形可能受到干擾或失真，導致測量結果不準確。這時可以適當調整示波器的觸發模式、耦合方式等參數，以獲得更加穩定的測量結果。例如，將觸發模式切換為"邊沿"觸發，可以消除由于毛刺造成的測量誤差。

5. 記錄測量結果

測量完成后，可以將測量結果記錄下來，作為電路分析和優化的依據。示波器一般都支持導出測量數據，并且可以將波形圖保存為圖片等格式，以便后續使用。

三、典型應用場景

1. 電源電路測試

在電源電路設計中，測量輸出電壓的峰值非常重要，可以幫助工程師評估電源的穩定性和抗干擾能力。普源DHO1104示波器的峰值測量功能可以快速、準確地獲取這些關鍵參數。

2. 功率放大器測試

在功率放大電路中，測量信號的峰值電壓可以幫助判斷放大器是否存在失真或過載問題。通過示波器的峰值測量，工程師可以快速定位問題所在，并進行針對性優化。

3. 電機驅動電路測試

電機驅動電路中常見的電壓脈沖信號，其峰值幅度對電機的工作狀態和驅動電路的性能有重要影響。使用示波器進行峰值測量，可以及時發現電機驅動電路存在的問題，為后續優化提供依據。

總之，普源DHO1104示波器憑借其出色的峰值測量功能，為電子電路設計和測試提供了有力支持。掌握示波器的使用方法，對于提高電路設計和測試效率具有重要意義。
