同惠TH2827C 精密LCR數字電橋使用方法

如今，在電子元器件測試和分析領域，精密LCR數字電橋憑借其高精度、高可靠性的性能優勢備受青睞。同惠TH2827C就是一款廣受好評的精密LCR數字電橋產品。那么，該如何使用這款同惠TH2827C電橋呢?讓我們一起來探討一下。

一、產品概述

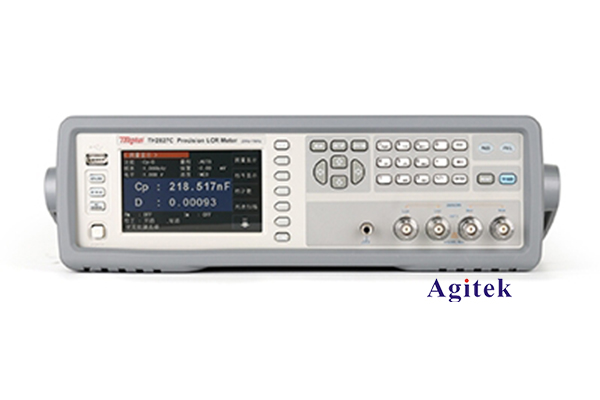

同惠TH2827C是一款集成測量電感(L)、電容(C)和電阻(R)于一體的精密LCR數字電橋。它采用4.3英寸彩色TFT LCD顯示屏，操作界面簡單明了，配合旋鈕和按鍵，可實現快捷便利的參數設置和測量。儀器具有測量頻率范圍廣(20Hz-300kHz)、測量精度高(基本精度0.05%)等特點，廣泛應用于電子元器件、材料、電路等領域的測試與分析。

二使用步驟

1.電源接入

將隨機附帶的電源線連接到儀器背面的電源插座上，然后接通電源開關。待機器完成自檢后，即可進入測量界面。

2.測試樣品接入

在儀器正面，找到四個端子，依次分別為: 電流源端(Ip)、電壓感應端(Vp)、電壓感應端(Vx)和電流感應端(Ix)。將待測樣品的引線按照正確的極性分別連接到這四個端子上。

3.參數設置

通過旋鈕和功能按鍵，可對測量參數如測量頻率、測量電平、測量模式等進行設置。例如，選擇合適的測量頻率，以獲得最佳測量精度。

4.測量與讀數

設置完畢后，儀器即可實時顯示待測樣品的電感(L)、電容(C)和電阻(R)等參數。用戶可根據實際需求，選擇合適的測量參數和測量模式進行測試。

三、注意事項

1.請確保待測樣品與儀器端子之間的連接良好，避免接觸不良導致測量誤差。

2.在測量高頻電感時，要注意寄生電容的影響，可適當減小測量電平或選用較高的測量頻率。

3.測量電容時，要注意待測樣品本身的等效串聯電阻(ESR)，以免影響測量精度。

4.測量電阻時，要注意待測樣品兩端是否存在其他元件，以免測量結果受到干擾。

綜上所述，同惠TH2827C精密LCR數字電橋操作簡便，性能出色，廣泛應用于電子元器件測試與分析領域。只要掌握正確的使用方法，相信一定能夠發揮它的最大功能，為您的工作帶來極大的便利。
