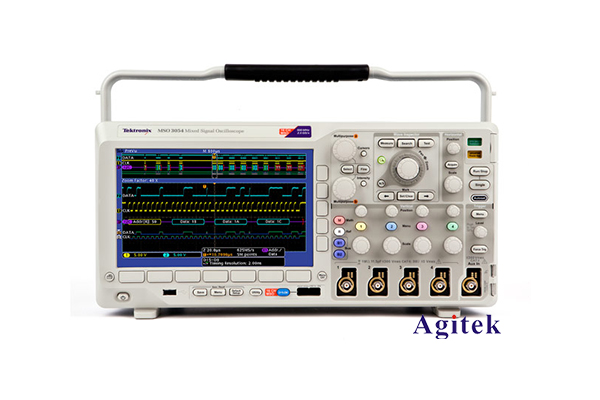

泰克示波器測量直流偏移的方法

一、什么是直流偏移？

直流偏移是指信號中存在的恒定電壓成分。在實際測量過程中，由于元件特性、環境噪聲等因素的影響，被測信號很少是純正弦波，常常會混有一些直流偏移成分。這種直流偏移會對測量結果產生誤差，因此需要使用示波器進行測量和消除。

二、泰克示波器如何測量直流偏移？

1. 連接輸入信號

將被測信號的正負極分別連接到示波器的通道輸入端。需要注意的是，示波器的輸入阻抗要與被測信號的源阻抗匹配，以避免負載效應的產生。

2. 設置垂直檔位

根據被測信號的幅值大小，調整示波器的垂直檔位，使波形盡可能占滿屏幕，以提高測量精度。

3. 選擇DC耦合模式

通常情況下，示波器會默認設置為AC耦合模式，此模式下直流偏移成分會被濾除，只顯示交流部分。如果要測量直流偏移，需要將耦合模式切換到DC模式。

4. 讀取直流偏移值

在DC耦coupling模式下，示波器的垂直檔位刻度就表示直流偏移的大小。例如，如果垂直檔位設置為2V/div，而波形中心位于2格處，則直流偏移值為4V。

5. 消除直流偏移

測量完直流偏移值后，可以通過調整示波器的垂直位置旋鈕，將波形調整到屏幕中心，從而消除直流偏移。這樣可以更好地觀察信號的交流部分。

三、注意事項

1. 選擇合適的輸入耦合模式

如果被測信號中只有交流分量，而沒有直流偏移，則應選擇AC耦合模式，這樣可以消除直流偏移對測量結果的影響。

2. 注意測量精度

測量直流偏移時，應盡量使用高靈敏度的垂直檔位，同時注意觀察波形的偏移方向，以提高測量精度。

3. 消除外部干擾

在測量過程中，要注意消除環境噪聲、電磁干擾等外部因素對測量結果的影響，可以采取屏蔽、濾波等措施。

通過以上步驟，用戶就可以利用泰克示波器準確測量被測信號的直流偏移，從而更好地分析信號的特性，為后續的電路設計和故障診斷提供依據。
