LCR測試儀怎么測量相位角？

在電子工程和電氣領域，精確測量電氣元件的特性至關重要。其中，相位角作為電流與電壓之間的關系的重要參數，扮演著關鍵角色。LCR測試儀便是用于測量電感（L）、電容（C）和電阻（R）的重要工具，同時也能有效測量相位角。本文將詳細介紹LCR測試儀的工作原理及如何測量相位角。

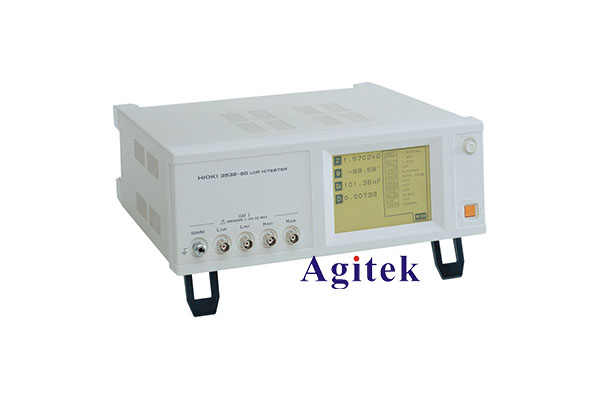

 LCR測試儀簡介

LCR測試儀是一種高精度儀器，主要用于測量電感、電容和電阻的值，以及其頻率響應、品質因數（Q）和損耗角正切（D）。對于電氣工程師和技術人員來說，這些數據對元件性能的分析是極為重要的。通過這些測量，可以評估電路的穩定性、效率和整體性能。

 什么是相位角？

相位角是電壓與電流之間的相位差，通常用以表示交流電系統中電流和電壓的同步程度。在理想情況下，電阻元件的相位角為0度，但對于電感和電容元件，它們的相位角分別為正值和負值，表示電流滯后或超前于電壓的狀態。

相位角的計算公式為：

\text{相位角} \varphi = \tan^{-1}\left(\frac{X}{R}\right)

其中，X是電抗（對電感和電容來說分別為X_L和X_C），R是電阻。

 如何使用LCR測試儀測量相位角？

 1. 準備設備

在開始測量之前，確保你有一個功能正常的LCR測試儀，并根據需要準備待測的元件（電感、電容或電阻）。

 2. 連接電路

將待測元件連接到LCR測試儀的測試端口。確保連接牢固且不短路，以免影響測量結果。

 3. 設置參數

根據需要，設置LCR測試儀的測試頻率。通常情況下，測量頻率會影響電感和電容的表現，因此選擇一個合適的頻率非常重要。測試頻率應根據待測元件的規格書進行選擇。

 4. 進行測量

啟動LCR測試儀進行測量。儀器會自動進行測試，并在顯示屏上提供電感值、電容值、電阻值及相位角。

 5. 讀取相位角

在測試完成后，查看LCR測試儀的界面，找到相位角的讀數。通常，儀器會直接顯示出電壓與電流之間的相位差，方便你進行后續分析。

 6. 記錄數據

為了后續分析與比較，記錄測量結果，包括測量的頻率、L、C、R值以及相位角。

 注意事項

1. 測試環境： 測量時應避免強干擾源，確保測試環境安靜；

2. 儀器校準： 定期對LCR測試儀進行校準，以確保測量的準確性；

3. 操作規范： 按照使用說明書進行操作，確保安全與準確。

LCR測試儀是一種強大的工具，可以有效地測量電子元件的相位角及其它電氣特性，通過準確獲取相位角數據，工程師能夠優化電路設計、提高電路性能。因此，掌握LCR測試儀的使用方法是每位電氣工程師必備的技能。在日常工作中，正確的測量步驟與數據記錄對于后續分析具有重要參考價值。希望本文能對您在實際應用中提供幫助。
