普源DS7014示波器測脈沖波

在電子技術領域，脈沖波是一種非常重要的信號形式。它廣泛應用于計算機、通信、控制等各個領域。正確測量和分析脈沖波的特性對于系統的設計、調試和優化至關重要。本文將介紹如何使用普源DS7014數字示波器來測量和分析脈沖波信號。

一、脈沖波的特性

脈沖波是一種短暫的電壓或電流波形，通常由一個快速上升沿、一段恒壓平臺和一個快速下降沿組成。其主要特征包括:

1. 脈沖幅度:指脈沖波的峰峰值。

2. 脈沖寬度:指脈沖波的持續時間，通常用半高寬表示。

3. 上升時間和下降時間:指脈沖波從10%到90%電平的上升和下降時間。

4. 周期和頻率:脈沖波的周期是指兩個相鄰脈沖之間的時間間隔，頻率則是周期的倒數。

5. 占空比:脈沖波一個周期內脈沖部分所占的時間百分比。

這些參數可以充分描述脈沖波的特性，為電子電路的分析和設計提供重要依據。

二、使用DS7014測量脈沖波

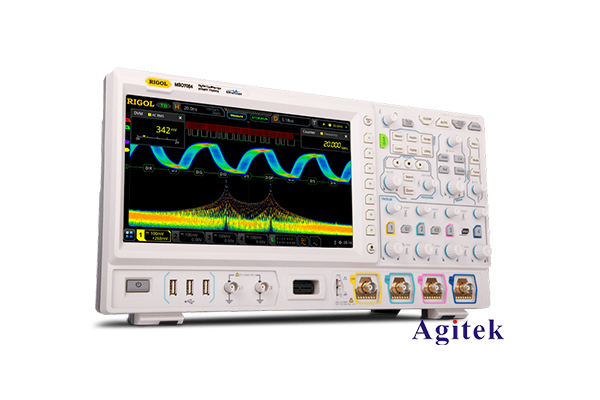

DS7014是普源推出的一款高性能數字示波器，具有寬帶寬、高采樣率和大存儲深度等特點，非常適合測量和分析脈沖波信號。下面以DS7014為例，介紹如何測量脈沖波的各項參數。

1. 連接信號源

   首先，將待測脈沖波信號連接到DS7014的輸入通道。可使用合適的探頭，確保信號完整傳輸?shù)绞静ㄆ鳌?/p>

2. 設置觸發

   為了穩定顯示脈沖波，需要正確設置觸發模式和觸發電平。一般選擇邊沿觸發，觸發電平可設置在脈沖的50%電平附近。

3. 測量脈沖幅度

   DS7014提供自動測量功能，可直接測量脈沖波的峰峰值、最大值和最小值等幅度參數。在自動測量菜單中選擇合適的參數即可。

4. 測量脈沖寬度

   同樣使用自動測量功能，可以測量脈沖波的脈沖寬度、上升時間和下降時間等時間參數。示波器會自動計算這些值并顯示在屏幕上。

5. 測量周期和頻率

   通過自動測量，DS7014還可以測量脈沖波的周期和頻率。這些參數對于分析脈沖波的特性非常重要。

6. 觀察波形

   除了自動測量，DS7014還可以直觀地顯示脈沖波的波形。可以調整時基和垂直檔位，觀察脈沖波的細節特征，并根據波形判斷信號的質量。

綜上所述，使用普源DS7014示波器可以全面測量和分析脈沖波信號的各項參數，為電子電路的設計和調試提供有力支持。該示波器性能卓越，操作簡單，是脈沖波測量的理想選擇。
