泰克TDS2012C示波器如何調方波？

一、示波器概述

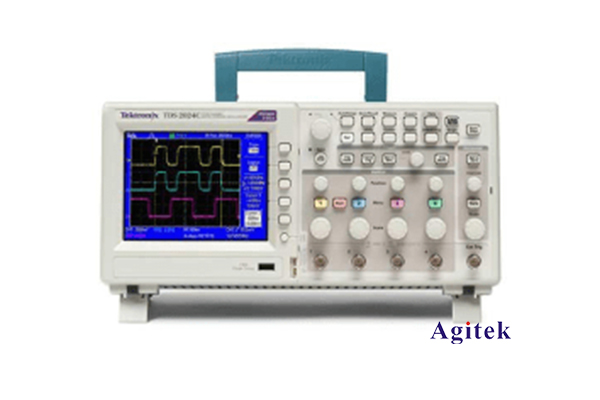

泰克TDS2012C示波器是一款小型雙通道數字存儲示波器，具有高達70MHz的帶寬和最高1GS/s的采樣率，是一款性能出色的中低端示波器。該示波器可以用來觀察和測量各類電子電路中的波形信號，是電子維修、測試等領域不可缺少的重要工具。

二、如何在TDS2012C示波器上調節方波

1. 設置通道

首先，我們需要選擇合適的通道來顯示方波信號。按下前面板上的CH1或CH2按鈕，可以選擇通道1或通道2。這兩個通道都可以用來顯示方波，選擇哪個取決于實際連接的電路。

2. 設置觸發源

按下前面板上的TRIGGER菜單按鈕，然后選擇觸發源為CH1或CH2。這將決定示波器根據哪個通道上的信號來觸發掃描。通常我們會選擇與顯示通道相同的觸發源。

3. 設置觸發模式

在TRIGGER菜單中，可以選擇觸發模式。對于方波而言，最常用的是EDGE觸發模式。在該模式下，示波器會在信號通過設定的觸發電平時觸發掃描。

4. 設置觸發電平

使用前面板上的LEVEL旋鈕調整觸發電平，使其位于方波的中間附近。這樣可以確保示波器可靠地捕獲方波的上升沿或下降沿。

5. 設置時基

按下前面板上的HORIZ MENU按鈕，進入時基設置菜單。根據所需觀察的方波頻率，選擇合適的時基范圍。通常將時基設置為10μs至1ms之間，可以很好地觀察到方波的波形。

6. 設置垂直刻度

按下前面板上的VERTICAL MENU按鈕，進入通道菜單。根據所觀察方波的幅度，調整垂直刻度，使波形充滿整個屏幕。通常將垂直刻度設置在2V/div至20V/div之間。

7. 調整補償

如果觀察到方波有明顯的畸變或超調，可以適當調整探頭的高頻補償。通過調節探頭尖端的補償電容，可以消除這些失真。

通過以上7個步驟，我們就可以很好地在泰克TDS2012C示波器上觀察和調整方波信號了。需要注意的是，實際操作時，需要根據具體的信號特性進行相應的調整和優化。

三、方波信號的觀察和分析

觀察方波信號后，我們可以對其進行進一步的分析。比如測量方波的周期、幅度、上升時間、下降時間等參數，了解電路的工作狀態。示波器上還可以進行光標測量、頻譜分析等，全面分析方波信號的特性。

通過對方波信號的仔細觀察和分析，我們可以更好地診斷電路故障，優化電路設計，提高電子產品的性能和可靠性。示波器作為電子工程師的必備工具，在日常工作中扮演著不可或缺的重要角色。
