信號發生器輸出差分信號的方法

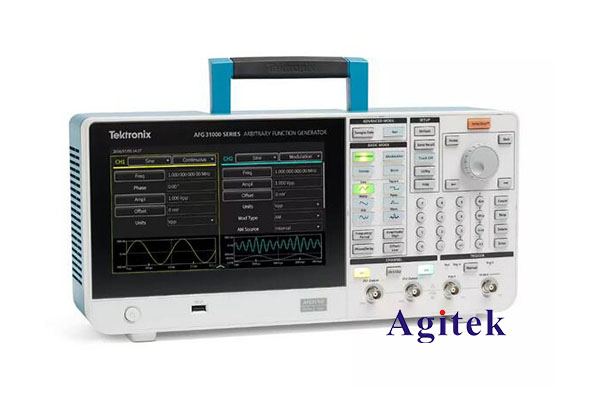

信號發生器是電子實驗中常用的儀器之一，它可以輸出各種類型的電信號，包括正弦波、方波、三角波等。而在某些應用場合，我們需要輸出差分信號，那么信號發生器如何實現差分信號的輸出呢?下面我們就來具體了解一下。

首先，什么是差分信號呢?差分信號是指兩個信號線上的電壓差，即信號的正（+）端與負（-）端之間的電壓差。與單端信號相比，差分信號具有以下優點:

1.抗干擾性強。由于差分信號是基于兩條信號線之間的電壓差，因此可以有效抑制共模干擾，提高信號的抗噪能力。

2.傳輸效率高。差分信號可以采用差分驅動，將信號在兩條線上反相傳輸，提高了傳輸效率和帶寬。

3.可靠性好。單端信號容易受到外部干擾影響，而差分信號由于采用雙線傳輸，即使一條線發生故障，另一條線仍可以正常工作，提高了系統的可靠性。

那么，信號發生器如何輸出差分信號呢?主要有以下幾種方法:

1.使用專門的差分輸出信號發生器。部分高端信號發生器具備差分輸出功能，可以直接輸出差分信號。這種方式簡單方便，但需要投資專門的儀器設備。

2.利用運算放大器電路。我們可以在信號發生器的輸出端加上運算放大器電路，將單端信號轉換為差分信號。運算放大器的反相和非反相輸入端分別與信號發生器的正負輸出端相連，從而產生差分信號。這種方式靈活性強，但需要額外的電路設計。

3.使用變壓器。在信號發生器的輸出端接一個變壓器，變壓器的兩次側就可以輸出差分信號。變壓器具有隔離和變換阻抗的功能，能夠很好地實現單端到差分信號的轉換。這種方法簡單實用，但需要增加變壓器設備。

4.采用差分驅動電路。利用差分驅動電路，我們可以從單端信號發生器的輸出獲得差分信號。差分驅動電路通常由運算放大器或特殊的差分驅動芯片構成，能夠將單端信號轉換為差分信號輸出。這種方式集成度高，可靠性好，但需要額外的電路設計。

總之，信號發生器輸出差分信號的方法有多種，選擇何種方法需要結合具體的應用需求和條件進行權衡。無論采用哪種方法，關鍵是要保證輸出的差分信號具有良好的共模抑制比、幅度平衡和相位匹配等特性，從而發揮差分信號的優勢，滿足實際應用的需求。
