日置IM3536 LCR測試儀如何設置輸出電流？

1. 簡介

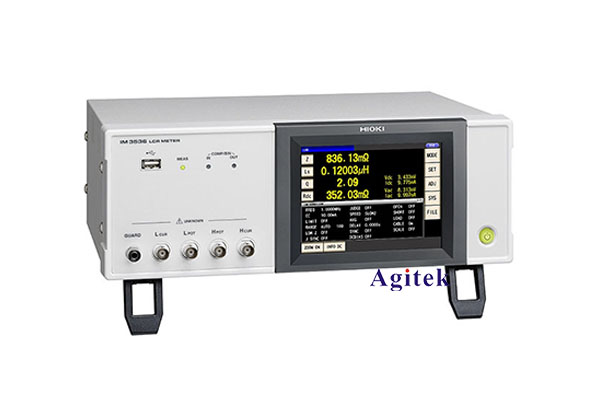

日置IM3536是一款廣泛應用于電子元件測試和分析領域的高性能LCR測試儀。它具有測量電容、電感、電阻等各類電子元件參數的功能。在使用該測試儀時,正確設置輸出電流是非常重要的,因為合適的測試電流可以保證測量結果的準確性和穩定性。本文將詳細介紹如何在IM3536上設置輸出電流。

2. 設置輸出電流的步驟

2.1 開啟測試儀,進入主界面

首先,打開IM3536的電源開關,進入主界面。在主界面上,可以看到各種測試參數的默認設置。

2.2 選擇測量功能

根據需要測量的元件類型,在主界面上選擇相應的測量功能,如電感、電容、電阻等。不同的測量功能會有不同的輸出電流設置范圍。

2.3 進入測量設置界面

選擇好測量功能后,按下"SETUP"鍵進入測量設置界面。在這個界面中,可以找到"測試電流"的設置選項。

2.4 設置測試電流

在"測試電流"選項中,可以看到有多種電流檔位可供選擇,如1mA、10mA、100mA等。根據被測元件的特性,選擇合適的電流檔位。

一般來說,電阻較小的元件應該選擇較大的電流檔位,電阻較大的元件應該選擇較小的電流檔位。這樣可以保證測量結果的準確性和穩定性。

如果不確定應該選擇哪個電流檔位,可以先選擇一個較小的檔位進行測試,然后根據測量結果適當調整電流大小。

2.5 設置完成并退出

設置好測試電流后,按下"ENTER"鍵確認設置,然后按"ESC"鍵退出測量設置界面,返回到主界面。此時,測試儀就已經準備好進行測量了。

3. 注意事項

3.1 注意被測元件的承受能力

在選擇測試電流時,要充分考慮被測元件的功率承受能力,避免因電流過大而損壞元件。

3.2 根據實際需求調整電流

測試電流的設置不是一成不變的,需要根據實際測量情況進行調整。如果測量結果出現異常,可以嘗試調整電流檔位。

3.3 定期校準測試儀

為了確保測量結果的準確性,建議定期對IM3536進行校準和維護。

綜上所述,在使用日置IM3536LCR測試儀時,合理設置輸出電流是非常重要的。只有選擇合適的電流檔位,才能獲得穩定可靠的測量結果。希望本文的介紹對您的使用有所幫助。
