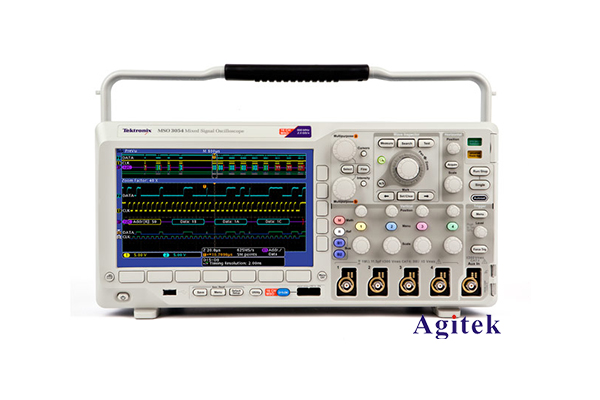

泰克示波器上升沿觸發設置方法

一、示波器上升沿觸發概述

示波器的觸發功能是測量信號的關鍵部分，它決定了所顯示的波形是否穩定、清晰。上升沿觸發是常用的一種觸發方式，能夠精確捕捉信號的上升沿，讓波形顯示更加穩定。

上升沿觸發的工作原理是，示波器檢測輸入信號電壓由低電平向高電平轉換的瞬間，即上升沿，并以此作為觸發點，從而顯示出整個波形。通過調節上升沿觸發電平和靈敏度，可以捕捉到不同特性的信號波形。

二、泰克示波器上升沿觸發設置步驟

1. 選擇觸發源

首先要在示波器上選擇合適的觸發源。一般情況下，我們會選擇與待測信號對應的通道作為觸發源。

2. 設置觸發模式

將觸發模式設置為"Edge"，即邊沿觸發模式。這樣示波器就會在輸入信號的上升沿處觸發。

3. 調節觸發電平

觸發電平是決定上升沿觸發時機的關鍵參數。我們可以通過旋轉示波器前面板上的"Level"旋鈕，調節觸發電平到合適的值，使得信號的上升沿剛好穿過此電平。

4. 設置觸發斜率

在邊沿觸發模式下，我們還需要設置觸發斜率。通常選擇"上升沿"作為斜率，示波器就會在輸入信號由低電平向高電平轉換時觸發。

5. 調節觸發耦合和濾波器

有時候輸入信號可能存在噪聲干擾，為了獲得穩定的觸發，我們還需要調節觸發耦合方式和觸發濾波器。通常將耦合設置為"DC"，濾波器設置為"HF Reject"或"LF Reject"。

三、上升沿觸發應用舉例

1. 測量數字信號的上升沿特性

當我們需要測量數字信號的上升沿時間、延遲等參數時，使用上升沿觸發是最合適的。示波器可以精確捕捉信號的上升沿，并測量相關的時間參數。

2. 分析開關電源的工作波形

開關電源電路的觸發信號通常為方波，使用上升沿觸發可以很好地捕捉開關管導通時的電壓和電流波形，從而分析開關電源的工作狀態。

3. 測量脈沖信號的特性

對于各種脈沖信號，如方波、三角波等，使用上升沿觸發可以穩定地顯示出完整的波形，方便測量脈沖寬度、占空比等參數。

綜上所述，泰克示波器上升沿觸發設置相對簡單，只需要按照前述步驟進行操作即可。合理使用上升沿觸發可以大大提高示波器測量的準確性和穩定性，在數字電路分析、開關電源測試、脈沖信號測量等領域廣泛應用。
