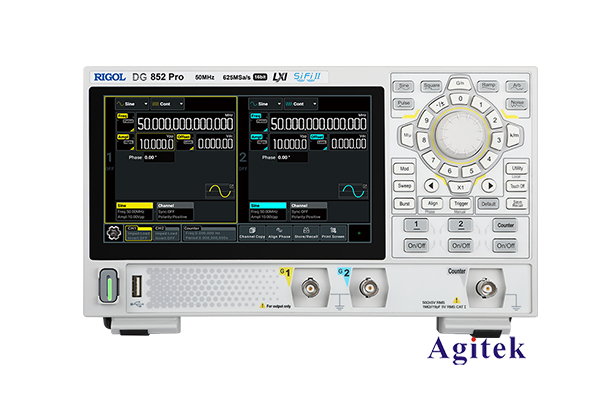

普源DG822 Pro函數信號發生器高阻抗輸出怎么調？

一、什么是高阻抗輸出？

高阻抗輸出是一種特殊的信號輸出模式，也稱為高阻抗模式或高阻抗電壓源模式。在這種模式下，信號發生器的輸出端口具有非常高的輸出阻抗，通常可達到1兆歐或更高。這種高阻抗輸出的特點是:

1. 能夠為負載提供較高的輸出電壓，但提供的輸出電流非常小。

2. 不會對負載產生太大的影響，可以很好地保護脆弱的電路。

3. 適合測試高阻抗輸入電路，如模擬儀器的輸入端口。

二、普源DG822 Pro如何設置高阻抗輸出？

普源DG822 Pro函數信號發生器擁有多種輸出模式，其中就包括高阻抗輸出模式。具體設置步驟如下:

1. 打開儀器電源，進入主界面。

2. 選擇"輸出設置"菜單，找到"輸出阻抗"選項。

3. 將輸出阻抗設置為"高阻抗"。這時輸出端口的阻抗會切換到高阻抗狀態。

需要注意的是，切換到高阻抗模式后，輸出電壓會略有上升，因為不再受負載的影響。同時輸出電流也會大幅下降。所以在使用高阻抗輸出時，要確保負載電路的輸入阻抗足夠高，否則可能導致輸出電壓不穩定。

三、高阻抗輸出的應用場景

1. 測試高阻抗輸入電路:許多精密測量儀器，如示波器、multimeter等，輸入阻抗都很高，使用高阻抗輸出可以更好地匹配它們的輸入特性，減少測量誤差。

2. 驅動無源探頭:許多示波器探頭是無源探頭，需要高阻抗信號源才能正常工作。使用高阻抗輸出可以很好地驅動這類探頭。

3. 測試CMOS/TTL邏輯電路:CMOS和TTL邏輯電路的輸入阻抗一般都很高，使用高阻抗輸出可以最大限度地減少對電路的負載影響。

4. 測試電容性負載:對于電容性負載，如某些傳感器電路，使用高阻抗輸出可以避免因電容負載而造成的相位移變化。

總之，高阻抗輸出模式是信號發生器的一個重要特性，可以適用于各種高阻抗輸入電路的測試和驅動。在使用時需要注意輸出電壓和電流的變化，選擇合適的負載條件。
