泰克TBS1154示波器測量電流的方法

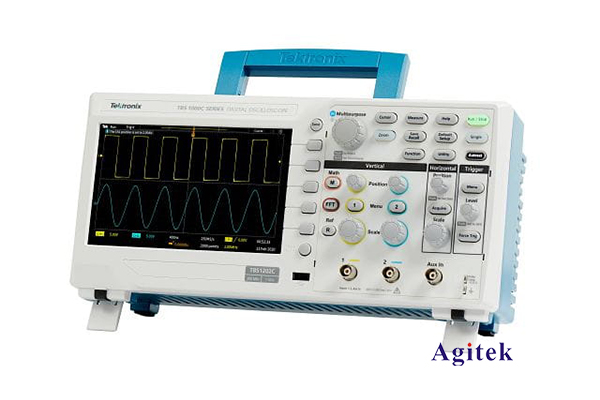

在電子設計和維修中，準確測量電流是非常重要的。泰克TBS1154數字示波器是一款功能強大的測量儀器，它不僅可以測量電壓，還可以測量電流。下面我們就來介紹一下如何使用TBS1154示波器測量電流。

一、使用電流探頭測量電流

1. 選擇合適的電流探頭

TBS1154支持使用電流探頭進行電流測量。常見的電流探頭有鉗形探頭和電流探頭。鉗形探頭適用于測量交流電流，電流探頭適用于測量直流電流。根據被測電路的特點，選擇合適的探頭。

2. 連接電流探頭

將電流探頭的輸出端連接到示波器的輸入通道。打開示波器電源，選擇相應的輸入通道。

3. 設置測量參數

在示波器的菜單中選擇"測量"選項，在"測量類型"中選擇"電流"，然后選擇對應的電流探頭型號。示波器會自動根據探頭的靈敏度進行校準。

4. 進行電流測量

將電流探頭夾在被測電路的導線上，示波器就會顯示該電路的電流波形和電流值?？梢愿鶕?jù)需要調整示波器的時基和垂直檔位，以獲得最佳的測量效果。

二、使用電阻測量電流

1. 確定被測電路的阻抗

如果被測電路的阻抗已知，可以利用歐姆定律(U=IR)測量電流。首先測量電路兩端的電壓，然后用電壓除以已知的電阻值，即可求出電流。

2. 連接示波器進行測量

將示波器的通道一連接到被測電路的電壓測試點，將通道二連接到測量電阻兩端。

3. 設置測量參數

在示波器的菜單中選擇"測量"選項，在"測量類型"中選擇"電流"，然后選擇"電壓/電阻"測量方式。輸入已知的電阻值。

4. 進行電流測量

示波器會根據測量到的電壓和已知的電阻值，自動計算出電路的電流波形和電流值?？梢愿鶕?jù)需要調整示波器的時基和垂直檔位。

通過上述步驟，就可以使用泰克TBS1154示波器進行電流測量了。無論是使用電流探頭還是電壓/電阻的方式，示波器都能提供準確可靠的電流測量結果，為電子設計和維修工作提供有力的支持。
