泰克TDS3054B示波器測量頻率的步驟

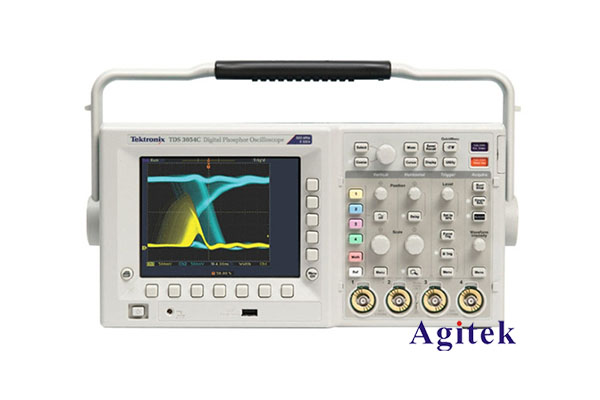

泰克TDS3054B是一款高性能的數字示波器，具有豐富的測量功能和優秀的性能參數。其中，測量信號的頻率是示波器最基本的功能之一。下面就來詳細說說如何使用TDS3054B測量信號的頻率。

1. 連接待測信號

首先，將待測信號連接到示波器的輸入通道上。可以使用示波器的通道1~4中的任意一個通道。需要注意的是，被測信號的幅度應該在示波器輸入的量程范圍內，以確保測量結果的準確性。

2. 設置觸發模式

在測量頻率之前，需要先合理設置示波器的觸發模式。通常，我們可以選擇"邊沿"觸發模式，并根據被測信號的極性設置觸發極性為上升沿或下降沿。這樣可以確保示波器能穩定觸發，獲取完整的信號波形。

3. 打開頻率測量

在示波器的"游標/測量"菜單中，選擇"頻率"測量選項，并選擇要測量的通道。示波器就會自動計算并顯示該通道上信號的頻率值。

4. 調整水平時基

為了提高測量精度，我們可以適當調整示波器的水平時基設置。通常情況下，將時基設置為信號周期占滿整個屏幕左右的狀態，可以獲得較高的測量分辨率和精度。

5. 觀察測量結果

示波器屏幕上會實時顯示被測信號的頻率值。我們可以觀察這個數值的變化，判斷被測信號的頻率是否穩定。如果頻率有較大波動，可以適當調整觸發電平或觸發斜率，以獲得更穩定的測量結果。

總的來說，使用泰克TDS3054B示波器測量信號頻率的步驟并不復雜。只要按照上述步驟操作，即可快速準確地獲得被測信號的頻率值。當然，在實際應用中，可能還需要根據具體情況進行適當?shù)恼{(diào)整和優化，以達到最佳的測量效果。
