泰克DPO3012示波器如何設置成交流測紋波?

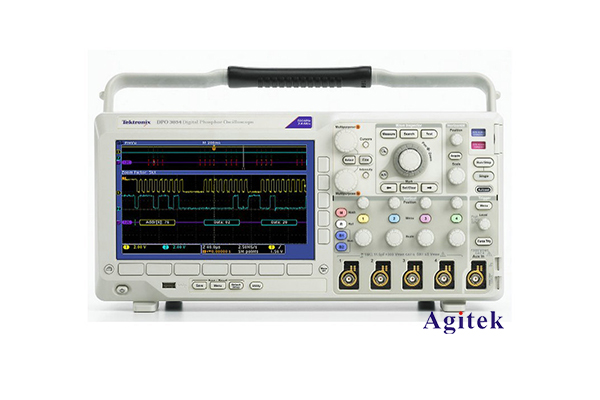

測量交流電路中的紋波是一項常見的測試任務。泰克DPO3012示波器是一款性能出色的數字示波器，可以輕松地完成這項任務。下面我們來介紹一下如何使用DPO3012示波器進行交流紋波測量。

1. 連接測試探頭

首先，將測試探頭連接到示波器的輸入通道上。注意要將探頭的接地端連接到被測電路的參考地。這樣可以確保測量結果的準確性。

2. 設置垂直檔位

根據被測電路的電壓幅度，調整示波器的垂直檔位?？梢允褂米詣釉O置功能，示波器會自動選擇合適的垂直檔位。通常情況下，將垂直檔位設置為1V/div左右即可。

3. 設置水平時基

水平時基的設置直接影響紋波波形的顯示效果。一般情況下，將水平時基設置為1ms/div左右，這樣可以清晰地觀察到紋波波形的細節。如果被測電路的紋波頻率較高，可以適當縮短水平時基。

4. 觸發設置

觸發是觀察波形的關鍵。將觸發方式設置為"邊沿"，觸發源選擇對應的輸入通道。觸發電平可以根據實際情況進行調整，以獲得穩定的波形顯示。

5. 測量紋波

在波形顯示穩定后，可以使用示波器的測量功能來測量紋波的幅度和峰峰值。示波器提供了多種自動測量選項，可以直接顯示紋波的關鍵參數。用戶也可以手動測量，通過光標功能獲取波形上的電壓值。

6. 優化顯示效果

為了獲得更清晰的波形顯示，可以適當調整示波器的其他設置，如觸發模式、濾波器等。例如，可以開啟高頻濾波器，濾除高頻噪聲對波形的影響。

總之，使用泰克DPO3012示波器測量交流電路中的紋波是一個簡單快捷的過程。通過合理的設置，用戶可以輕松獲得所需的測量結果，為電路分析和測試提供有價值的數據支持。
