普源DG912 Pro信號發生器操作指南

一、產品概述

普源DG912 Pro是一款專業級別的信號發生器，具有多種信號輸出模式和強大的功能。它可以輸出正弦波、方波、三角波、鋸齒波等常見的波形信號，頻率范圍覆蓋從1μHz到120MHz，支持外部時鐘源等功能。本文將為您詳細介紹如何使用這款信號發生器。

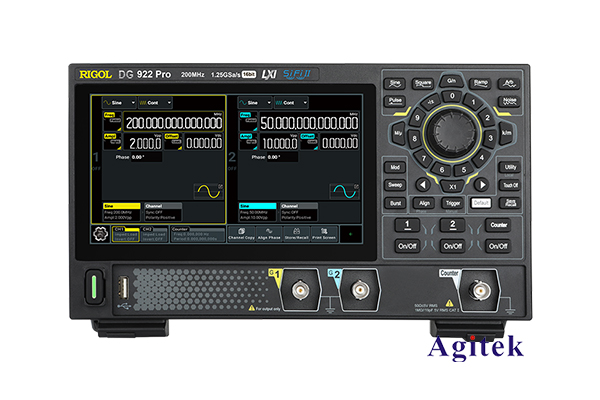

二、面板布局和功能

1. 電源開關：開啟或關閉設備電源。

2. 顯示屏：顯示當前設置的各項參數。

3. 波形選擇按鈕：切換輸出波形類型。

4. 頻率/幅度/偏移/相位控制旋鈕：用于調整對應的參數。

5. 功能菜單按鈕：進入各功能菜單進行設置。

6. 輸出接口：連接待測設備，輸出所設置的信號。

7. 同步輸出接口：提供同步信號輸出。

8. 外部觸發輸入接口：接受外部觸發信號輸入。

9. 10MHz參考輸入/輸出接口：與外部10MHz時鐘源同步。

三、基本操作

1. 開機并選擇波形

按下電源開關，設備進入開機狀態。通過波形選擇按鈕，可切換輸出波形類型，包括正弦波、方波、三角波、鋸齒波等。

2. 設置頻率

轉動頻率/幅度/偏移/相位控制旋鈕，可調整輸出信號的頻率。頻率范圍從1μHz到120MHz，分辨率可達1μHz。

3. 設置幅度

繼續轉動頻率/幅度/偏移/相相位控制旋鈕，可調整輸出信號的幅度。幅度范圍從1mVpp到10Vpp，分辨率為1mV。

4. 設置直流偏移

按下功能菜單按鈕，選擇"偏移"選項，再次轉動頻率/幅度/偏移/相位控制旋鈕可調整直流偏移。偏移范圍為±5V。

5. 設置相位

按下功能菜單按鈕，選擇"相位"選項，轉動頻率/幅度/偏移/相位控制旋鈕可調整輸出信號的相位。相位范圍為0°到360°，分辨率為0.1°。

6. 輸出設置

將待測設備連接到輸出接口，按下輸出開關即可輸出設置好的信號。同步輸出接口可提供同步信號輸出，外部觸發輸入接口可接受外部觸發信號輸入。

四、高級功能

1. 脈沖/噪聲波形輸出

在波形選擇菜單中，可選擇輸出脈沖波或噪聲波形。可設置脈沖寬度、占空比，以及噪聲類型和帶寬。

2. 掃頻功能

在功能菜單中選擇"掃頻"選項，可設置掃頻類型(線性或?qū)?shù))、起始/終止頻率、掃頻時間等參數，實現頻率掃描功能。

3. 調制功能

支持AM、FM、PM、FSK等調制模式，可設置調制波形、調制頻率、調制深度/偏移等參數。

4. 序列波形輸出

可編輯并輸出由多個波形段組成的復雜序列波形。

5. 存儲/調用功能

可將當前設置保存到內部存儲器，并快速調用已保存的設置。

通過以上介紹，相信您已掌握了普源DG912 Pro信號發生器的基本操作。如果您還有其他疑問，歡迎隨時與我們聯系。
