普源MSO2302A示波器如何測電流波形？

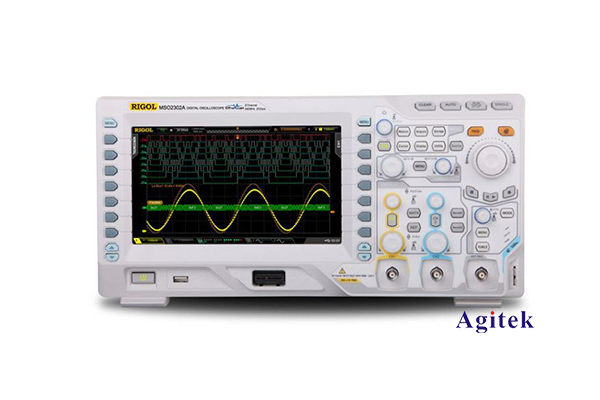

示波器是電子工程師和技術人員常用的一種重要儀器，它可以幫助我們觀察和分析電路中的電壓、電流等各種電信號。作為一款高性能的數字示波器，普源MSO2302A在電流波形測量方面有著出色的表現。下面我們就來詳細了解一下如何使用這款示波器來測量電流波形。

一、準備工作

在進行電流波形測量之前，我們首先需要做好一些準備工作。首先，需要將被測電路與示波器進行連接。由于示波器本身無法直接測量電流，所以需要串聯一個電流傳感器或電阻來進行間接測量。常見的方法有使用電流探頭或者將一個小電阻并聯在被測電路上，測量電壓下降從而換算出電流。

其次，我們需要合理設置示波器的測量參數，如時基、觸發模式、垂直檔位等，以確保能夠清晰地捕獲到所需的電流波形。如果測量的電流較大，可以選用更大的電流傳感器或電阻;如果電流較小，則可以選用更靈敏的傳感器或更小的電阻。總之，要根據具體的測量對象和要求來合理選擇測量方案。

二、電流波形的測量

將電流傳感器或電阻連接好之后，就可以進行電流波形的測量了。首先，需要將示波器的輸入通道切換到電流測量模式，并選擇相應的輸入通道。然后根據實際情況適當調整垂直檔位和時基，使得整個波形能夠清晰地顯示在屏幕上。

通過觀察捕獲到的波形，我們可以獲取電流的各種特性參數，如峰值、有效值、頻率、占空比等。示波器上一般都內置有游標和自動測量功能，可以快速讀取這些關鍵參數。我們還可以利用示波器的數學運算功能，將電壓和電流信號進行運算得到功率波形，從而全面分析電路的工作狀態。

此外，普源MSO2302A還支持多種觸發模式，如邊沿觸發、脈寬觸發、視頻觸發等，可以靈活地捕獲各種復雜的電流波形。用戶還可以利用示波器自帶的存儲和回放功能，對采集的波形數據進行后續分析和處理。

三、測量結果的分析

通過對捕獲的電流波形進行仔細觀察和分析，我們可以了解被測電路的工作狀態，發現可能存在的問題。例如，如果電流波形出現尖峰或嚴重失真，可能說明電路存在過載、短路或其他故障;如果電流波形的頻率、占空比與預期不符，則可能是設計或工作參數存在問題。

分析電流波形的同時，我們還可以將其與電壓波形進行對比，進一步判斷電路的運行情況。示波器的光標測量功能可以幫助我們快速讀取關鍵參數，為問題診斷提供依據。此外，利用示波器的存儲功能，我們還可以保存測量數據，方便后續進一步分析和比較。

綜上所述，普源MSO2302A示波器憑借其出色的電流測量性能，為我們提供了一個強大的電流波形分析工具。通過合理的測量方案設計和結果分析，我們就能夠充分利用這款示波器，更好地了解電路的工作狀態，提高電子系統的設計水平和故障診斷能力。
