泰克 TBS1072C 示波器測試特定脈沖信號的方法

一、示波器概述

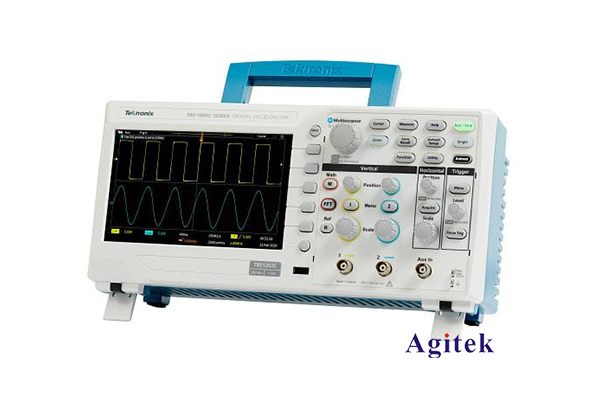

泰克 TBS1072C 示波器是一款常見的數字存儲示波器，具有 70 MHz 的帶寬和 1 GS/s 的采樣率，能夠滿足大多數基本電子電路的測試需求。它可以用于測量各種電子信號，如正弦波、方波、三角波等，還能對脈沖信號進行分析。

二、脈沖信號測試

脈沖信號是一種重要的電子信號，廣泛應用于數字電路、通信系統等領域。使用示波器測試脈沖信號時，需要關注以下幾個方面:

1. 觸發設置

首先需要設置示波器的觸發模式和觸發電平，以確保能夠穩定地捕獲脈沖信號。一般情況下，可以選擇邊沿觸發模式，并將觸發電平設置在脈沖信號的正半周附近。

2. 時基設置

合理設置示波器的時基可以清晰地顯示脈沖信號的波形。根據已知的脈沖信號頻率，可以選擇適當的時基范圍進行觀察。通常情況下，時基設置為脈沖周期的 2-5 倍較為合適。

3. 幅度測量

示波器可以直接測量脈沖信號的幅度，包括峰值、峰峰值、上升沿幅度等。用戶可以根據實際需求選擇合適的測量參數。

4. 時間測量

除了幅度參數，示波器還可以測量脈沖信號的時間參數，如脈沖寬度、上升時間、下降時間等。這些參數對于分析電路的動態特性很重要。

5. 存儲與分析

示波器可以將捕獲的脈沖信號波形存儲下來，并進行進一步的分析。用戶可以使用示波器自帶的光標或者測量功能，測量感興趣的參數，并進行數據記錄和分析。

三、實際操作步驟

以測試一個 10 kHz 矩形波脈沖信號為例，具體操作步驟如下:

1. 將待測信號接入示波器的輸入通道。

2. 設置觸發模式為"Edge"，觸發源為"CH1"，觸發電平為 1 V。

3. 調整時基范圍到 50 μs/div，能夠清晰地顯示整個脈沖波形。

4. 測量脈沖信號的幅度，可以得到峰峰值約為 4 V。

5. 測量脈沖寬度，可以得到脈沖寬度約為 50 μs。

6. 測量上升時間和下降時間，可以分別得到約 5 μs 和 5 μs。

7. 將波形數據保存至存儲設備，以便后續分析。

通過上述步驟，可以全面地測試并分析脈沖信號的特性，為電路設計和故障診斷提供重要依據。

泰克 TBS1072C 示波器憑借其優秀的性能和操作便捷性，廣泛應用于電子電路的測試和分析。對于脈沖信號的測試，示波器提供了觸發、時基、幅度測量、時間測量等多項功能，能夠全面地分析信號的各項特性。通過合理設置示波器參數，用戶可以輕松完成對脈沖信號的測試和分析，為電路設計和故障排除提供有力支持。
