同惠TH2817C+緊湊型LCR數字電橋使用方法

TH2817C+是一款專為電子元件測量而設計的緊湊型LCR數字電橋。它不僅具有體積小、重量輕的特點，還集成了多種實用功能，為電子工程師提供了一款便捷、高效的測試工具。下面我們將詳細介紹如何使用TH2817C+進行電子元件的測量。

一、儀表外觀及接口介紹

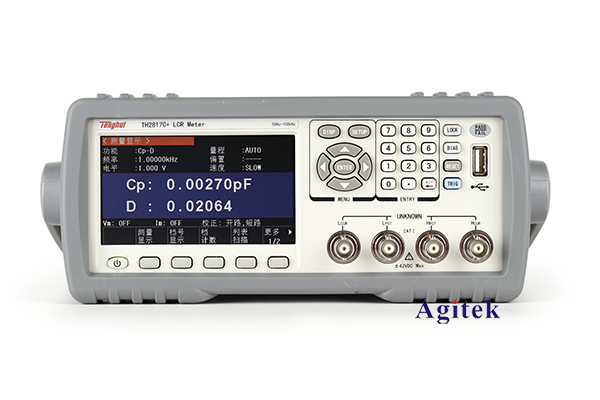

TH2817C+采用了便攜式外形設計，正面設有4.3英寸彩色LCD顯示屏、功能按鍵和測試端子。背面則設置了電源開關、電池倉及USB接口。這些人性化的設計，使得儀表操作更加簡便快捷。

二、測量準備

1. 開機并選擇測量模式

按下電源開關，儀表即可啟動。默認進入LCR測量模式，用戶也可以通過菜單切換至電容、電感或電阻測量。

2. 校準測試夾具

將測試夾具連接到儀表的測試端子上，并選擇"開路"、"短路"或"標準電阻"進行校準。這一步可以補償測試線及夾具本身的寄生參數，提高測量精度。

3. 設置測量參數

根據被測元件的類型和預期值，用戶可以在儀表菜單中設置合適的測試頻率、電壓、測量模式等參數。這些設置可以保存為用戶配置文件，便于后續測試時快速調用。

三、元件測量

1. 連接被測元件

將測試夾具夾持在被測元件的引腳或端子上，確保接觸良好。對于體積較小的元件，還可使用測試探針進行測量。

2. 查看測量結果

儀表的LCD顯示屏會實時顯示元件的電感(L)、電容(C)、電阻(R)及相關參數，如串聯/并聯等效電路、品質因數(Q)、損耗因數(D)等。用戶可根據實際需求選擇合適的顯示頁面。

3. 保存測量數據

TH2817C+支持將測量結果保存至U盤或內部存儲器，并可通過USB接口上傳至電腦進行后續分析。這一功能在批量測試或建檔管理中非常實用。

四、其他功能介紹

除了基本的元件測量功能，TH2817C+還集成了諸多貼心的輔助功能:

1. 測量觸發模式

用戶可設置手動/自動/定時觸發，滿足不同場景下的測量需求。

2. 統計分析功能

儀表可對多次測量結果進行統計分析，給出平均值、標準差等數據。

3. 電池續航能力

內置鋰電池可提供8小時以上的持續工作時間，無需頻繁充電。

4. 中文菜單操作

人性化的中文菜單設計，使得儀表操作更加簡單易懂。

總的來說，TH2817C+集緊湊型設計、多功能測量于一體，為電子工程師帶來了極大的工作便利。熟練掌握其使用方法，必將提高測試效率，助力電子產品的研發與維修。
