泰克TBS2202B示波器如何讀取串口數據？

示波器作為電子工程師常用的測量工具之一，不僅可以幫助我們分析電路的波形和時序特性，還可以用來捕獲和分析數字信號。而今天我們要介紹的泰克TBS2202B數字存儲示波器，就具備了讀取串口數據的功能。本文將為大家詳細介紹如何使用這款示波器來讀取串口數據。

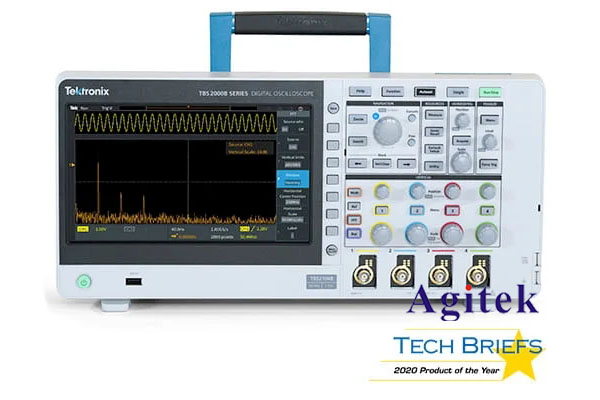

TBS2202B 示波器概述

泰克TBS2202B是一款功能強大的雙通道數字存儲示波器，具有200MHz的帶寬和每通道1GS/s的采樣率。除了基本的波形顯示和測量功能外，它還可以通過內置的邏輯分析儀模塊來分析數字信號。

其中，串口捕獲功能就是示波器的一大亮點。用戶只需將待測設備的串口連接到示波器的輸入通道上，即可實時查看和分析從串口傳輸?shù)臄?shù)字?jǐn)?shù)據。這不僅可以幫助工程師快速診斷通信問題，還可以用于嵌入式系統的調試和驗證。

讀取串口數據的步驟

下面我們將詳細介紹如何使用TBS2202B示波器讀取串口數據的具體步驟:

1. 硬件連接

首先，我們需要將待測設備的串口輸出信號連接到示波器的通道輸入端。對于RS-232標準的串口，可以使用示波器附帶的BNC-MMCX線纜直接連接。如果是TTL電平的串口，則需要使用示波器的差分輸入模式，并采用示波器儀表附帶的差分探頭進行連接。

2. 示波器設置

進入示波器的"數字"菜單，選擇"串行觸發"選項。在彈出的界面中，設置串口的參數，如波特率、數據位、停止位等。示波器內置了常見的串口協議，用戶只需選擇相應的選項即可。

除此之外，還需要在"信號"菜單中選擇連接串口信號的輸入通道，并調整波形的垂直和水平參數，以便清晰地觀察串口數據。

3. 數據捕獲與分析

配置完成后，示波器就可以實時捕獲串口數據并顯示在屏幕上。用戶可以通過示波器的觸發功能，捕獲感興趣的數據幀。同時，示波器還提供了豐富的測量工具，如測量位寬、停止位長度、數據位長度等，幫助分析數據傳輸?shù)馁|(zhì)量。

此外，示波器還支持將捕獲的數據導出到U盤或電腦上，供后續分析使用。

應用案例

作為一個具體的應用案例，我們以單片機開發為例，介紹一下如何使用TBS2202B示波器來診斷串口通信問題。

在單片機開發過程中，工程師常常需要通過串口輸出調試信息，以便觀察單片機的運行狀態。但有時由于軟硬件問題，會出現串口數據傳輸異常的情況，比如數據幀丟失、波特率不匹配等。

這時，我們可以使用TBS2202B示波器將單片機的串口信號捕獲下來，仔細分析波形。示波器不僅可以清晰地顯示每個數據位和停止位的寬度，還能測量實際的波特率是否與設置值一致。通過這些信息，工程師就能快速定位問題所在，采取相應的修正措施。

總之，泰克TBS2202B示波器憑借其內置的串口捕獲功能，為工程師提供了一個強大的數字信號分析工具。無論是在嵌入式系統開發、通信設備調試還是其他電子產品維修等領域，該功能都能發揮重要作用。希望本文的介紹能對您有所幫助。
