LCR測試儀怎么短路校準？

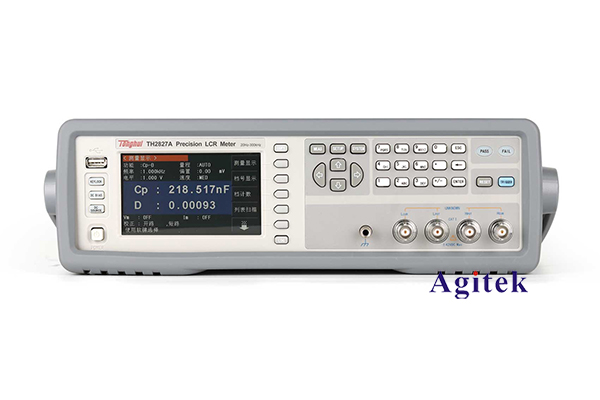

LCR測試儀是一種常用于測量電子元件電感(L)、電容(C)和電阻(R)參數的儀表。在使用LCR測試儀進行測量時，需要對其進行校準，以確保測量結果的準確性。其中，短路校準是LCR測試儀校準的一個重要步驟。

短路校準的目的是消除測試儀內部電路以及測試夾具等對測量結果的影響。當測試端子短路時，理想情況下電感應該為0H，電容應該為0F，電阻應該為0Ω。但實際情況下，由于測試儀內部電路及測試夾具本身的電感、電容和電阻，會對測量結果產生一定的干擾。因此，需要進行短路校準，測試儀會自動測量并記錄這些干擾，在后續測量時進行補償，提高測量的準確性。

LCR測試儀短路校準操作步驟

1. 連接測試夾具

將待測元件的測試引線與LCR測試儀的測試端子連接。如果使用測試夾具，則將測試夾具與測試儀端子連接。確保測試端子之間沒有任何元件或導線連接，呈現完全短路狀態。

2. 進入短路校準模式

進入LCR測試儀的校準菜單，選擇"短路校準"選項。此時測試儀會自動識別測試端子之間的短路狀態。

3. 開始短路校準

按照測試儀的提示進行短路校準。通常測試儀會自動完成短路校準過程，無需用戶手動操作。

4. 校準結果確認

校準完成后，測試儀會顯示短路校準的結果。用戶可查看校準值，確認其是否在允許的誤差范圍內。如果校準結果超出允許范圍，可以重新進行校準。

5. 保存校準數據

完成校準后，測試儀會自動保存校準數據。下次使用時，測試儀會自動調用這些校準數據進行補償，從而獲得更加準確的測量結果。

LCR測試儀短路校準注意事項

1. 測試端子要求：在進行短路校準時，測試端子之間必須完全短路，不能有任何其他元件或導線連接。否則會影響校準結果的準確性。

2. 環境因素：校準過程應在相對穩定的環境中進行，避免溫度、濕度等外部因素的干擾。這些因素可能會引起測試儀內部電路的參數變化，從而影響校準結果。

3. 校準頻率：通常建議在長時間未使用LCR測試儀或更換測試夾具后，再進行一次短路校準。定期校準有助于確保測量結果的準確性和穩定性。

4. 校準結果確認：校準完成后，用戶應仔細檢查校準結果，確認其是否在儀表的技術指標范圍內。如果校準結果超出允許范圍，應重新進行校準或聯系維修人員進行處理。

總之，LCR測試儀的短路校準是確保測量準確性的關鍵步驟。用戶在使用LCR測試儀時，務必了解短路校準的操作流程，并注意相關注意事項，以確保測量結果的可靠性。
