泰克TBS2074B示波器怎么測電流？

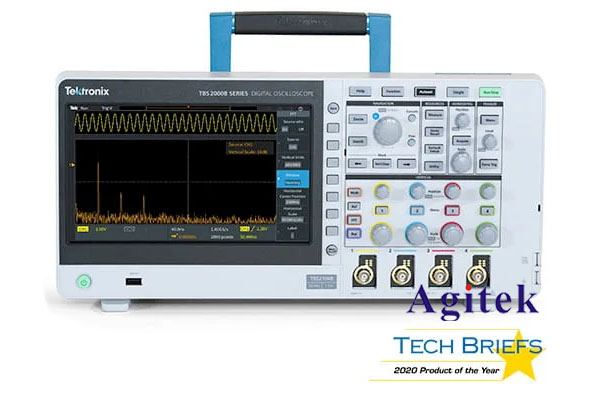

泰克TBS2074B示波器作為一款先進的數字存儲示波器，廣泛應用于電子設備的電流測量中，如電源、電機、變壓器等。為了準確測量電流，用戶需要遵循一系列操作步驟，并注意相關細節和安全規范。

選擇合適的電流探頭

首先，根據被測電流的大小和頻率范圍，選擇合適的電流探頭。泰克TBS2074B示波器通常需要配備專用的電流探頭來測量電流。電流探頭分為鉗形電流探頭和羅氏線圈電流探頭兩種。鉗形電流探頭適用于測量大電流，而羅氏線圈電流探頭則更適用于測量小電流。確保所選探頭能夠滿足實際測量需求，并與示波器兼容。

連接電流探頭

將電流探頭的輸出端連接到示波器的電流輸入端，并將電流探頭的接地端連接到示波器的接地端。連接過程中，要注意探頭的極性必須與示波器的極性一致，以確保測量結果的準確性。同時，確保連接穩固可靠，避免產生干擾或損壞電路。

設置示波器參數

在連接好電流探頭后，需要設置示波器的相關參數。這包括采樣率、帶寬、垂直量程、時間基準和水平觸發等。采樣率應足夠高，以捕捉電流波形的細節；帶寬應與被測信號的頻率范圍相匹配；垂直量程應適當，使被測電流的波形盡可能充滿示波器屏幕；時間基準應設置得合適，以便波形在屏幕上顯示出合適的時間范圍；水平觸發應穩定，使波形始終清晰地顯示在屏幕上。

啟動示波器并觀察波形

設置好參數后，啟動示波器并觀察電流波形。如果波形不清晰，可以調整示波器的時基和幅度，直到能夠清晰地顯示電流波形。在觀察過程中，注意任何異?；虿环€定的情況，這可能表明被測電路存在問題。

記錄和分析電流波形

如果需要記錄電流波形，可以將波形保存到示波器的存儲器中，或者通過接口輸出到計算機中進行進一步分析。分析電流波形的形狀、幅度和頻率，可以獲得被測電路的電流特性。例如，通過波形形狀可以判斷電路是否正常工作，通過幅度可以測量電路的電流大小，通過頻率可以測量電路的頻率特性。

注意事項

安全操作：在測量電流時，務必遵循安全操作規程，確保自身和設備的安全。電流互感器可能會產生高電壓，因此在測量過程中要注意安全。

校準狀態：在測量之前，檢查示波器和電流探頭的校準狀態，確保測量結果的準確性。

參數選擇：合理選擇示波器的參數，如采樣率、帶寬、垂直量程等，以確保波形能夠完整且準確地顯示。

連接穩固：確保電流探頭與示波器及被測電路的連接穩固可靠，避免產生干擾或損壞電路。

通過以上步驟，使用泰克TBS2074B示波器可以準確測量電流，并獲取相關的信號參數。這為后續的工程設計和故障排除提供了有力支持。
