LCR測試儀如何測出損耗角和品質因數？

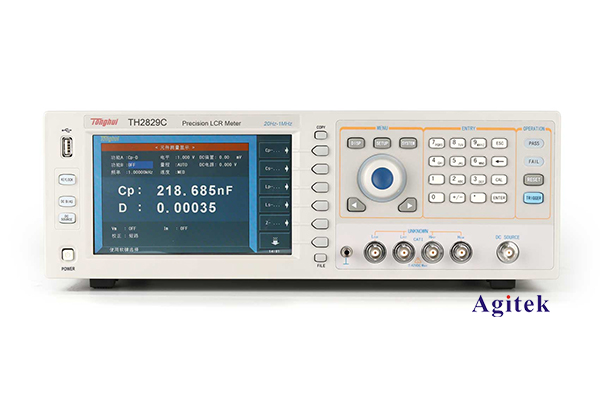

LCR測試儀是一種在電子工程領域廣泛應用的精密儀器，主要用于測量電感（L）、電容（C）和電阻（R）等電性參數。除了基本的電性參數外，LCR測試儀還能測量一些高級參數，如損耗角（D）和品質因數（Q），這些參數對于評估電子元件的性能和穩定性至關重要。

損耗角的測量

損耗角（D）是電容的一個重要參數，它反映了電容器在交流電作用下能量損耗的程度。在LCR測試儀中，測量損耗角的基本原理是基于交流電路的阻抗分析。當LCR測試儀向電容器施加一個固定頻率的交流電信號時，電容器會表現出一定的阻抗，這個阻抗由實部（電阻部分）和虛部（電抗部分）組成。損耗角D與電容器的虛部阻抗和總阻抗之間的比值有關，具體計算公式為：

[ D = \tan(\delta) = \frac{X_C}{R} ]

其中，(\delta) 是損耗角，(X_C) 是電容器的容抗，(R) 是與電容器串聯的等效電阻。LCR測試儀通過測量電容器在特定頻率下的阻抗值，并利用上述公式計算出損耗角D。

品質因數的測量

品質因數（Q）是電感器和電容器等元件的一個重要性能指標，它反映了元件在諧振頻率下對能量的儲存和釋放能力。在LCR測試儀中，品質因數的測量同樣基于交流電路的阻抗分析。對于電感器，品質因數Q的定義為電感器在諧振頻率下的感抗與其等效串聯電阻的比值：

[ Q = \frac{X_L}{R} ]

其中，(X_L) 是電感器的感抗，(R) 是與電感器串聯的等效電阻。LCR測試儀通過向電感器施加一個接近其諧振頻率的交流電信號，并測量此時的感抗和等效串聯電阻，進而計算出品質因數Q。

對于電容器，品質因數Q的概念稍有不同，但同樣可以通過LCR測試儀測量其阻抗特性來間接評估。通常，電容器的品質因數與其損耗角D成反比，因此通過測量損耗角D也可以間接得到電容器品質因數的一些信息。

LCR測試儀通過精確測量電感、電容和電阻等元件在交流電路中的阻抗特性，并利用相關公式計算出損耗角D和品質因數Q等高級參數。這些參數對于評估電子元件的性能、穩定性和可靠性具有重要意義。在實際應用中，LCR測試儀不僅要求測試精度高，還需要具備穩定的測試信號源和精確的測量電路，以確保測量結果的準確性和可靠性。通過合理使用LCR測試儀，我們可以更好地理解和分析電子元件的特性和性能，為電子工程和科學研究提供有力支持。
