普源示波器輸出方波信號幅度常見方法及影響因素介紹

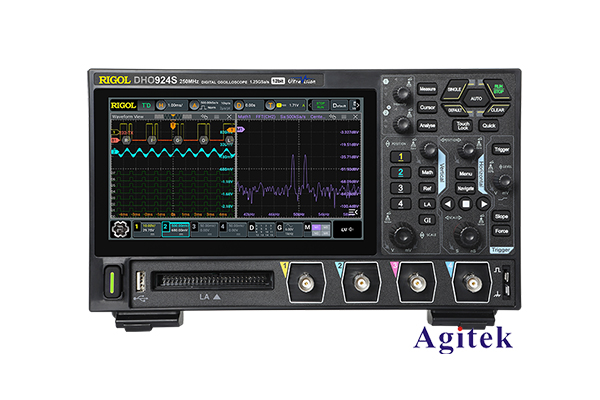

一、什么是普源示波器

普源示波器是測量儀器中的一種常見類型，它主要用于顯示和分析各種電信號的波形。與傳統的示波器相比，普源示波器具有更加穩定和準確的性能，被廣泛應用于電子電路設計、故障診斷、生產測試等領域。

普源示波器的核心原理是將待測信號轉換成電壓信號，然后經過放大、濾波、時基等一系列處理，最終在屏幕上呈現出波形圖像。通過分析波形特征，如幅度、頻率、相位等參數，工程師可以更好地了解電路工作狀態，及時發現并解決問題。

二、方波信號的特點

方波信號是一種常見的周期性波形，它由高電平和低電平兩種狀態交替組成。與正弦波相比，方波信號具有明顯的上升沿和下降溝，波形變化急劇，頻譜成分復雜。

方波信號的主要特點包括：

1. 周期性：方波信號是由一系列周期性重復的矩形波構成，每個周期包含一個上升沿和一個下降沿。

2. 振幅恒定：在一個完整周期內，方波信號的高電平和低電平保持恒定，不會發生變化。

3. 快速轉換：方波信號在高低電平之間切換時，上升沿和下降沿的轉換非常迅速，往往在納秒或皮秒量級。

4. 頻譜成分復雜：方波信號可以看作是由無數個正弦波信號疊加而成，因此其頻譜包含了基波及大量奇次諧波。

這些特點使得方波信號在數字電路、通信系統、電源設計等領域廣泛應用。

三、普源示波器測量方波信號幅度

當使用普源示波器測量方波信號時，示波器需要能夠準確捕獲和顯示波形的幅度特征。常見的測量方法有：

1. 峰峰值測量：示波器直接測量方波信號的最高電平與最低電平之差，即峰峰值。這種方法簡單直觀，但受噪聲干擾的影響較大。

2. 方波幅度測量：示波器測量方波信號的高電平和低電平，計算得出方波的全振幅。這種方法更加準確可靠，但需要更復雜的信號處理算法。

3. 有效值測量：示波器計算方波信號在一個完整周期內的平均功率，并換算成等效的正弦波有效值。這種方法能夠更好地反映方波信號的功率特性。

無論采用哪種測量方法，示波器的帶寬、采樣率、輸入阻抗等參數都會對測量結果產生一定影響。例如，帶寬不足會導致方波信號失真，采樣率過低會造成波形丟失，輸入阻抗不匹配會引起信號反射等問題。

因此，在使用普源示波器測量方波信號幅度時，需要合理選擇示波器的各項技術指標，并結合實際測量環境進行校準和補償，以確保測量結果的準確性和可靠性。

四、影響方波幅度測量的因素

除了示波器自身的技術參數外，還有一些外部因素也會影響方波信號幅度的測量，主要包括：

1. 負載阻抗：方波信號源的輸出阻抗與示波器輸入阻抗的匹配程直接影響信號幅度。如果不匹配，會造成信號反射和幅度畸變。

2. 電纜長度：連接信號源和示波器的導線長度過長會引入電容和電感，從而導致高頻成分衰減，使方波上升沿和下降沿變緩。

3. 環境噪聲：如電磁干擾、電源紋波等噪聲會疊加到方波信號上，使幅度測量結果偏大。

4. 溫度變化：信號源和示波器的工作溫度變化會引起其內部元件參數的漂移，進而影響幅度測量精度。

5. 探頭負載：示波器探頭本身也會對被測信號產生一定的負載效應，導致信號幅度發生變化。

為了得到準確的方波幅度測量結果，需要采取相應的補償措施，如調整阻抗匹配、縮短信號線、屏蔽干擾、控制環境溫度等。同時，還要定期對示波器和探頭進行校準維護，確保測量系統的整體性能穩定可靠。

總之，普源示波器測量方波信號幅度需要綜合考慮儀器自身性能和外部測量環境因素，只有這樣才能獲得準確、可靠的測量結果，為電路設計、故障診斷等工作提供有力支持。
