LCR測試儀怎么測量阻抗？影響阻抗測量的因素有哪些？

LCR測試儀是一種常見的電子測量?jī)x器，廣泛應用于電子電路測試與維修中。其主要用于測量電容(C)、電感(L)和電阻(R)等元件的參數。除此之外，LCR測試儀還可以測量元件的阻抗(Impedance，Z)。阻抗是電子電路中重要的概念，準確測量阻抗對于電路分析和設計至關重要。那么，LCR測試儀具體如何測量阻抗呢?

一、什么是阻抗

阻抗(Impedance，符號為Z)是交流電路中的一個重要概念，它描述了交流電路中電壓與電流之間的關系。與直流電路中的電阻(R)不同，阻抗不僅包括電阻，還包括電感(L)和電容(C)的影響。

在交流電路中，電流流經電路元件時，不僅會遇到電阻的阻礙，還會遇到電感和電容的阻礙。這三種阻礙的總和就是阻抗Z。阻抗Z的大小與電路元件的電阻、電感和電容密切相關，表示電路的總電阻。

阻抗Z由三部分組成:

1. 電阻R，反映電路中的電阻阻礙。

2. 電感X_L，反映電路中的電感阻礙。

3. 電容X_C，反映電路中的電容阻礙。

這三部分共同決定了電路的總阻抗Z。阻抗Z的計算公式為:

Z = √(R^2 + (X_L - X_C)^2)

其中，X_L = 2πfL，X_C = 1/(2πfC)。f為電路的工作頻率。

二、LCR測試儀如何測量阻抗

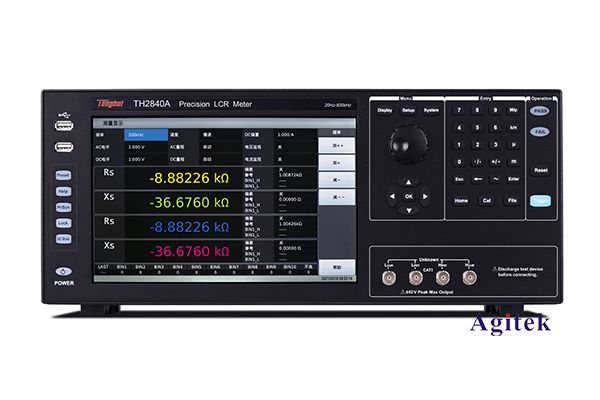

LCR測試儀能夠直接測量電路元件的阻抗Z。其測量原理如下:

1. 建立測量電路

LCR測試儀通過兩個測試探針接入待測電路元件。測試儀會向被測元件施加一個已知頻率和幅值的交流信號電壓。

2. 測量電壓和電流

LCR測試儀會測量被測元件兩端的電壓值V和通過元件的電流值I。

3. 計算阻抗Z

根據歐姆定律，阻抗Z = V/I。通過測量的電壓V和電流I，LCR測試儀即可計算出被測元件的阻抗Z。

通常情況下，LCR測試儀會直接在顯示屏上顯示被測元件的阻抗值Z，無需用戶自行計算。同時，測試儀還會給出電感、電容的值，以及電阻、電感、電容三者之間的相位差等參數。這些參數都與阻抗Z密切相關。

三、影響阻抗測量的因素

在使用LCR測試儀測量阻抗時，需要注意以下幾個影響因素:

1. 測量頻率

LCR測試儀通常能提供多種測量頻率，用戶需要根據被測元件的特性選擇合適的測量頻率。不同頻率下，電感和電容的阻抗值會不同，從而影響最終的阻抗測量結果。

2. 測量電壓/電流

LCR測試儀輸出的測試信號電壓/電流大小也會影響阻抗測量結果，尤其是對于非線性元件。因此需要選擇合適的測試信號幅值。

3. 測量環境

被測元件周?chē)碾姶怒h(huán)境，如電磁干擾，也會影響阻抗測量精度。應盡量避免強電磁干擾源的影響。

4. 測試探針

測試探針的接觸狀態、長度等也會對測量結果產生一定影響，需要注意探針的使用。

綜上所述，LCR測試儀能夠方便快捷地測量電路元件的阻抗，為電路分析與設計提供重要的參考數據。在使用時，需要注意測量頻率、電壓電流、環境干擾等因素，以確保測量結果的準確性。
