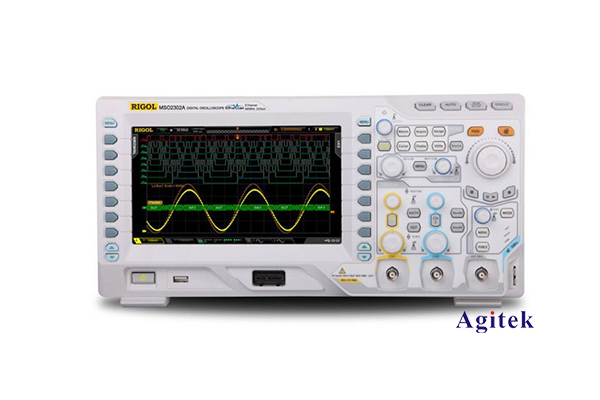

普源MSO2102A示波器調節占空比的方法

1. 示波器占空比簡介

示波器是一種常見的電子測量?jī)x器，廣泛應用于電子電路的設計、調試和維修等領域。其中，占空比是示波器一個重要的參數，它反映了信號波形的特點，對分析電路的工作狀態至關重要。

占空比是指一個周期內，波形處于高電平狀態的時間占整個周期時間的百分比。準確測量和調節占空比有助于我們深入了解電路的工作特性，及時發現電路故障，提高電路的性能和可靠性。

2. 普源MSO2102A示波器的調節方法

下面我們就來具體了解一下如何使用普源MSO2102A示波器來調節信號的占空比。

 準備工作

首先，將需要測量的信號接入示波器的輸入通道。根據實際情況，適當調節示波器的垂直檔位和時基檔位，使波形清晰地顯示在屏幕上。

 測量占空比

1) 按下示波器前面板上的"Measure"按鈕，進入測量菜單。

2) 選擇"Duty"選項，然后按"Enter"確認。示波器會自動測量并顯示當前信號的占空比數值。

如果測量結果與預期值有差異，則需要進一步調節信號的占空比。

 調節占空比

1) 找到需要調節的信號源，比如函數發生器或者其他電路。

2) 調整信號源的占空比參數，直至示波器測量的占空比值達到理想狀態。通常可以通過調節信號源的"占空比"、"脈寬"或"周期"等參數來實現。

3) 觀察示波器屏幕上波形的變化，直到占空比滿足要求。

微調占空比

有時候，信號源的占空比調節不夠精細，無法達到理想值。這時可以在示波器上進行進一步微調:

1) 按下示波器前面板上的"Cursor"按鈕，進入游標測量菜單。

2) 選擇"Time"游標模式，并調整兩個時間游標的位置，使其分別落在波形的上升沿和下降沿。

3) 示波器會自動計算兩個游標之間的時間差，即脈寬值。根據需要調整這個脈寬值，直至占空比滿足要求。

通過以上步驟，就可以很方便地在普源MSO2102A示波器上調節信號的占空比了。需要注意的是，在進行這些操作時，要適當放大波形，以提高測量的精度。同時還要注意信號源的工作狀態是否正常，避免因其他因素而影響占空比的測量結果。

3. 占空比調節應用舉例

占空比是一個非常實用的參數，在電子電路的設計、調試和維修中均有廣泛應用。下面舉幾個常見的例子:

 開關電源設計

在開關電源電路中，開關管的導通時間與關斷時間的比例，直接決定了電路的工作狀態和輸出性能。通過調節占空比，可以實現對開關電源輸出電壓的精確控制。

 PWM調制

脈沖寬度調制(PWM)是一種常見的analog-to-digital轉換技術，廣泛應用于電機控制、伺服系統、音頻功放等領域。PWM的核心就是占空比的調節，通過改變占空比來控制輸出信號的平均功率。

 數字邏輯電路

數字邏輯電路的正常工作需要輸入信號具有合適的占空比。例如，D觸發器要求時鐘信號的占空比為50%，以確保正確的數據采樣。調節占空比有助于優化數字電路的性能。

 無線通信

在無線通信系統中，占空比的調節也非常重要。合適的占空比有利于提高信號的調制效率、降低功耗，同時也有助于改善信號的抗干擾能力。

綜上所述，占空比是一個非常重要的參數，合理調節占空比對于電子電路的設計、調試和維護都有重要意義。使用普源MSO2102A示波器，可以快速、準確地測量和調節信號的占空比，為電子產品的研發提供有力支持。
