泰克TBS2104B示波器測波形頻率的方法

一、測量簡介

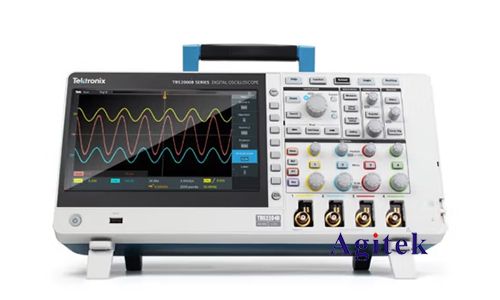

泰克TBS2104B是一款四通道的數字存儲示波器，具有優秀的性能和強大的功能。其中，測量波形頻率是示波器最常用的功能之一。頻率測量可以幫助用戶了解電路工作的狀態，分析電路的動態特性，并為后續的故障診斷提供重要依據。下面我們就來詳細介紹如何使用TBS2104B測量波形的頻率。

二、操作步驟

1. 連接輸入信號

首先要將待測信號通過示波器的輸入通道與被測電路相連。TBS2104B提供四個獨立的輸入通道，分別標記為CH1、CH2、CH3和CH4。根據信號源的數量和特點，選擇合適的通道進行連接。

2. 設置垂直和水平參數

通過示波器的垂直和水平控制，調整波形的顯示狀態，使其更清晰、穩定。一般可以設置合適的時間基準(Sec/Div)和垂直靈敏度(V/Div)，確保波形能夠完整地顯示在屏幕上。

3. 選擇頻率測量

在TBS2104B的主菜單中，選擇"Measure"選項，進入測量界面。在測量參數列表中，找到"Frequency"選項，選中它即可開啟頻率測量功能。

4. 選擇測量通道

頻率測量需要選擇對應的輸入通道，TBS2104B支持同時測量四個通道的頻率。根據實際需要，選擇相應的通道進行測量。

5. 觀察測量結果

示波器屏幕的測量區域會實時顯示選中通道的頻率值。用戶可以觀察測量結果的變化情況，了解電路工作狀態的動態特性。

三、測量技巧

1. 選擇合適的觸發方式

合理的觸發設置對于穩定波形顯示和準確測量非常重要。TBS2104B提供多種觸發模式，如邊沿觸發、視頻觸發、脈沖寬度觸發等，用戶可以根據信號特點選擇合適的觸發方式。

2. 使用光標測量

除了直接讀取測量結果，TBS2104B還支持使用光標測量的方式。通過調整光標位置，可以精確測量波形的周期，并換算得到頻率值。這種方法可以獲得更準確的測量結果。

3. 平均多次測量

為了提高測量的穩定性和可靠性，可以設置TBS2104B進行多次測量并取平均值。這種方式可以有效抑制偶發性干擾，得到更加穩定的頻率測量結果。

四、應用案例

下面通過一個具體的應用案例，演示如何使用TBS2104B測量波形頻率。

假設我們要測量一個方波信號的頻率，該信號由一個RC振蕩電路產生，頻率約為1kHz。

首先，將方波信號接入TBS2104B的CH1通道。然后調整垂直靈敏度為2V/Div，時間基準為50us/Div，使波形能夠完整顯示在屏幕上。

接下來，進入測量菜單，選擇"Frequency"選項，并選擇CH1作為測量通道。示波器屏幕上會實時顯示CH1通道的頻率值。

通過觀察，我們可以看到頻率值穩定在1.001kHz左右，符合預期。如果需要更高的測量精度，可以使用光標測量的方式，測量波形的周期并換算得到頻率。

通過這個案例，我們可以看到TBS2104B示波器測量波形頻率的過程非常簡單快捷。只需要簡單的操作步驟，就能準確地測量出所需的頻率信息，為電路分析和故障診斷提供有價值的數據支持。

五、總結

綜上所述，使用泰克TBS2104B示波器測量波形頻率的方法如下:

1. 將待測信號接入示波器輸入通道

2. 調整垂直和水平參數，使波形清晰穩定

3. 進入測量菜單，選擇"Frequency"選項

4. 選擇對應的輸入通道進行測量

5. 觀察測量結果，必要時可以使用光標測量或平均多次測量提高精度

通過掌握這些基本操作步驟，用戶就能夠熟練地使用TBS2104B示波器測量各種電路信號的頻率特性，為電路分析、調試和維護提供有力支持。示波器作為電子工程師常用的測量工具，頻率測量功能的熟練掌握對于提高工作效率和分析問題能力非常重要。
