頻譜分析儀測無線頻率的原理與方法

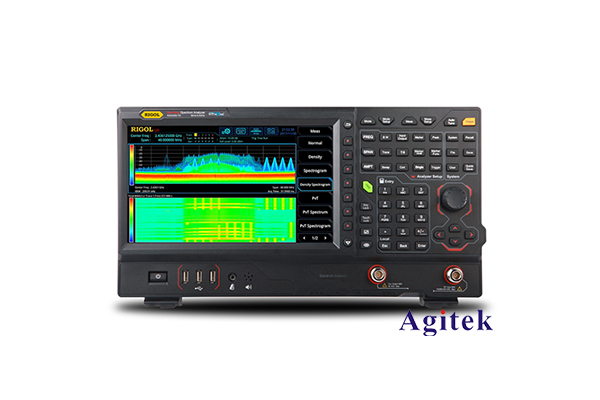

頻譜分析儀是一種常用于測量和分析無線信號頻率特性的儀器設備。它能夠準確地測量無線信號的頻率、功率、諧波等參數，為無線通信系統的設計、調試和維護提供重要的測試手段。下面我們來詳細了解一下頻譜分析儀測量無線頻率的原理和方法。

一、頻譜分析儀的工作原理

頻譜分析儀的工作原理是利用超外差接收機的原理。它首先將待測信號經過衰減器和混頻器與本振信號混頻，產生中頻信號。然后將中頻信號送入帶通濾波器，只允許特定頻段的信號通過。最后將濾波后的信號送入對數放大器和檢波電路，得到信號的幅度信息，并顯示在屏幕上。

通過調節本振信號的頻率，可以掃描整個頻譜范圍，從而獲得待測信號在頻域上的幅度分布特性，即頻譜圖。頻譜分析儀的分辨率和動態范圍等性能指標，決定了它能夠測量的信號的頻率范圍和精度。

二、頻譜分析儀測量無線頻率的方法

1. 連接待測信號

首先需要將待測的無線信號接入頻譜分析儀的輸入端。可以使用天線、探頭或者直接連接電纜等方式進行信號輸入。

2. 設置頻率掃描范圍

根據待測信號的預估頻率范圍，設置頻譜分析儀的掃描頻率范圍。通常可以從較低的頻率開始，逐步增大掃描范圍，直到找到目標信號的頻率。

3. 調整分辨率帶寬

分辨率帶寬決定了頻譜分析儀能夠區分兩個相鄰頻率信號的能力。通常情況下，分辨率帶寬越小，測量精度越高，但掃描時間也會相應增加。因此需要在測量精度和掃描時間之間進行權衡。

4. 觀察頻譜圖

頻譜分析儀會在屏幕上顯示出待測信號的頻譜圖。通過觀察頻譜圖的峰值位置，就可以直接讀出信號的中心頻率。同時還可以分析信號的功率、諧波等特性。

5. 微調中心頻率

為了提高測量精度，可以將中心頻率微調到峰值位置，并適當調整分辨率帶寬，反復測量直到獲得滿意的結果。

綜上所述，頻譜分析儀憑借其優異的頻率測量性能，在無線通信領域得到了廣泛應用。通過合理設置測量參數，我們就可以準確地測量出無線信號的中心頻率及其他特性。這對于無線系統的設計、調試和維護都具有重要意義。
