泰克3系示波器水平采集時間設置指南

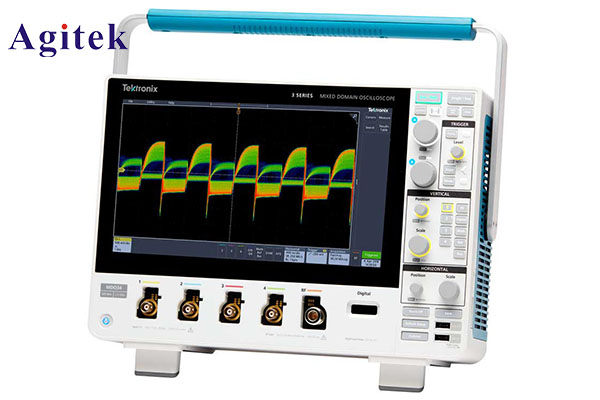

泰克3系列示波器憑借其出色的性能和易用性，廣受用戶好評。其中水平采集時間的設置是示波器使用中的一個關鍵參數，直接影響到采集波形的時間范圍和分辨率。本文將為您詳細介紹泰克3系列示波器水平采集時間的設置方法，幫助您更好地掌握示波器的使用技巧。

一、什么是水平采集時間？

水平采集時間，又稱時基，是示波器在水平方向上采集波形數據的時間范圍。它決定了示波器在水平方向上能夠捕獲的時間長度。設置合適的水平采集時間非常重要，可以確保您能夠觀察到感興趣的信號細節。

二、泰克3系列示波器水平采集時間的設置

1. 進入水平設置菜單

在泰克3系列示波器的前面板上，找到"Horizontal"按鈕，按下即可進入水平設置菜單。

2. 設置時基

在水平設置菜單中，找到"Time/Div"選項，這就是設置時基的地方。您可以通過旋轉旁邊的旋鈕或者點擊屏幕上的數值框來調整時基。時基的單位為秒/格。

3. 設置采樣率

在水平設置菜單中，還有一個"Sample Rate"選項。這個選項決定了示波器在水平方向上的采樣率。采樣率越高，波形的時間分辨率就越好。不過需要注意的是，采樣率過高可能會導致采集數據量過大，影響示波器的實時性能。因此，在設置采樣率時要權衡需求和性能。

4. 設置記錄長度

記錄長度決定了示波器在水平方向上能夠捕獲的波形數據量。在水平設置菜單中找到"Record Length"選項，您可以根據需要設置合適的記錄長度。記錄長度越長，示波器能夠捕獲的波形細節就越多。但同時也會占用更多的存儲空間。

5. 設置水平延遲

水平延遲可以讓您將感興趣的波形區域移動到屏幕中央。在水平設置菜單中找到"Delay"選項，您可以通過旋轉旋鈕或點擊數值框來調整水平延遲。

通過以上5個步驟，您就可以根據實際需求靈活地設置泰克3系列示波器的水平采集時間參數了。下面讓我們通過幾個典型應用場景來具體說明。

三、典型應用場景

1. 觀察高速數字信號

當需要觀察高速數字信號時，通常需要設置較短的時基，如10ns/格或5ns/格，同時采樣率也需要設置較高，如5GS/s或10GS/s，以確保能夠捕獲信號的細節。記錄長度可以適當增加，如1M或10M，以獲取更長時間的波形數據。

2. 分析低頻信號

當需要觀察低頻信號時，可以設置較長的時基，如1ms/格或10ms/格。同時采樣率可以適當降低，如1MS/s或500kS/s，以減少采集數據量。記錄長度可以適當增加，如1M或10M，以獲取更長時間的波形數據。

3. 捕獲瞬態信號

當需要捕獲瞬態信號時，可以設置較短的時基，如100ns/格或50ns/格。同時采樣率可以設置較高，如1GS/s或2GS/s，以確保能夠捕獲信號的細節。記錄長度可以適當增加，如1M或10M，以獲取更長時間的波形數據。

4. 觀察周期性信號

當需要觀察周期性信號時，可以設置適中的時基，如100us/格或1ms/格。同時采樣率可以適當降低，如1MS/s或500kS/s，以減少采集數據量。記錄長度可以適當增加，如1M或10M，以獲取更長時間的波形數據。

通過以上幾個典型應用場景的介紹，相信您已經對泰克3系列示波器的水平采集時間設置有了更深入的了解。下面讓我們總結一下本文的主要內容。

本文詳細介紹了泰克3系列示波器水平采集時間的設置方法，包括時基、采樣率、記錄長度和水平延遲等參數的設置。同時，我們還結合幾個典型應用場景，給出了相應的設置建議。希望通過本文的介紹，您能夠更好地掌握泰克3系列示波器的使用技巧，提高工作效率。
